Stanzformen für die Motorraummontage im Automobilbereich

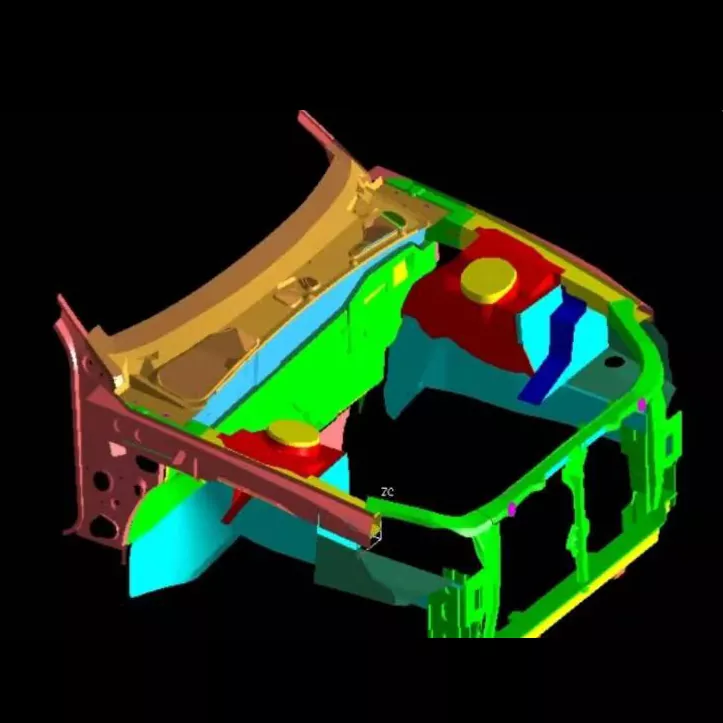

Die Motorraumbaugruppe von Kraftfahrzeugen ist eine tragende Kernkomponente des Antriebsstrangs von Kraftfahrzeugen, und die Fertigungsstufe ihrer Stanzwerkzeuge stellt das höchste Niveau der Automobil-Stanzwerkzeugtechnologie dar. Bei SIKAIDA Automotive-Stanzwerkzeugen für die Motorraummontage handelt es sich nicht um eine einzelne Matrize, sondern um ein komplettes Matrizensystem, mit dem Blech in den Hauptrahmen und die Karosserieteile des Motorraums gestanzt wird. Diese Komponenten werden dann durch Schweißen oder Schrauben zu einem kompletten Motorraum zusammengebaut.

Kernproduktfunktionen

1. Große Größe und komplexe Struktur

Stanzformen für die Motorraummontage im Automobilbereich sind groß (in der Regel länger als 1,2 Meter und breiter als 0,8 Meter) und weisen komplexe Hohlraumstrukturen auf. Sie erfordern das Formen von Befestigungslöchern, Verstärkungsrippen und gefalteten Kanten und integrieren mehrere Arbeitsstationen, einschließlich Tiefziehen, Formen, Beschneiden und Stanzen.

2. Ultrahohe Präzision und hohe Festigkeit

Da es sich um sicherheitskritische tragende Komponenten in Automobilen handelt, wird die Maßgenauigkeit von Stanzteilen auf ±0,05 mm kontrolliert, ohne Oberflächenfehler wie Risse oder Falten. Hochwertiger Gesenkstahl und präzise Wärmebehandlungsverfahren sorgen für eine hohe Festigkeit, hohe Härte und hohe Verschleißfestigkeit der Gesenke.

3. Multiprozessintegration

Integration mehrerer Prozesse wie Tiefziehen, Beschneiden, Stanzen, Bördeln und Formen unter Verwendung progressiver oder kontinuierlicher Gesenkstrukturen zur Unterstützung der automatisierten Massenproduktion.

4. Präzisionsführungs- und Entladesystem

Präzisionsführungs-, Entlade- und Auswurfmechanismen sind für komplexe Hinterschneidungen und negative Winkel in Stanzteilen konzipiert, sorgen für einen gleichmäßigen Materialfluss und reduzieren Formfehler.

5. Temperatur- und Schmierungskontrolle

Einige Modelle sind mit einem Heiz-/Kühltemperaturkontrollsystem und einem hocheffizienten Schmiersystem ausgestattet, um die Reibung zu reduzieren, die Lebensdauer der Matrize zu verlängern und die Prägequalität hochwertiger Materialien sicherzustellen.

Anwendungsbereiche

1. Herstellung von Personenkraftwagen

Produziert Kernstrukturkomponenten der Karosserie wie vordere Trennwände, Kotflügel, Brandschutzwände sowie Innen- und Außenbleche der Motorhaube und bietet strukturelle Unterstützung und Schutz.

2. Fahrzeuge mit neuer Energie

Stanzwerkzeuge für die Motorraummontage im Automobilbau sind an die Anforderungen an die Layoutanpassung von Motorräumen neuer Energiefahrzeuge angepasst, für leichte Materialien wie Aluminiumlegierungen und hochfesten Stahl optimiert und erfüllen höhere Präzisionsanforderungen.

3. Herstellung von Nutzfahrzeugen

Angepasst an die größeren und komplexeren Motorraumanforderungen von Nutzfahrzeugen wie Lastkraftwagen und Bussen, geeignet für die schwere Umformung von extrem großen Blechen.

Herstellungsprozess

1. Produktanalyse und Prozessdesign

Verwendet CAE-Software wie AutoForm und Dynaform für die Analyse der Stanzformbarkeit, die Vorhersage und Lösung von Problemen wie Rissen und Falten sowie die Optimierung von Prozessparametern.

2. Formenbau

Stanzformen für die Montage des Motorraums in der Automobilindustrie werden vollständig in 3D mithilfe von Software wie UG, CATIA und AutoCAD entworfen, wobei jede Komponente verfeinert wird, um Festigkeit, Steifigkeit, Lebensdauer und Produktionseffizienz in Einklang zu bringen.

3. Materialauswahl

- Grundmaterial: 45#, 50# Kohlenstoffbaustahl

- Arbeitsteile: Cr12MoV, Cr12 und andere Werkzeugstähle; Für die Massenproduktion können stahlgebundene Hartmetall- oder pulvermetallurgische Materialien verwendet werden.

4. Präzisionsbearbeitung

- Grobbearbeitung: Entfernen von überschüssigem Material mit einer großen Portalfräsmaschine oder einem Bearbeitungszentrum.

- Fertigbearbeitung: Hochpräzises CNC-Bearbeitungszentrum, langsames Drahterodieren.

- Sonderbearbeitung: Funkenerosionsbearbeitung komplexer Oberflächen, Polieren auf Ra≤0,4μm.

- Wärmebehandlung: Abschrecken, Anlassen, Nitrieren usw. zur Verbesserung der Härte und Verschleißfestigkeit.

5. Zusammenbau und T0-Testform

Nach dem Zusammenbau wird die Form zum Probeformen auf der Stanzausrüstung installiert und Parameter wie Druck und Hub angepasst, bis das Stanzteil den Standards entspricht.

Entwicklungstrends

1. Ultragroßes integriertes Formteil: Anpassbar an Stanzgeräte von 2000 Tonnen und mehr, wodurch die Anzahl der Teile und Schweißprozesse reduziert wird.

2. Leichte Materialumformung: Optimiert für Materialien wie Aluminiumlegierungen und hochfesten Stahl, wodurch Rückfederungsprobleme verbessert werden.

3. Intelligente Fertigung und Digitalisierung: Integration von CAE-Analyse, 3D-Druck, digitalen Zwillingen und anderen Technologien zur Verkürzung der Entwicklungszyklen.

4. Automatisierte Produktion mit mehreren Stationen: Erreichen einer vollständigen Automatisierung von der Blecheingabe bis zur Ausgabe des fertigen Produkts, wodurch Effizienz und Konsistenz verbessert werden.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in Stanzformen für die Motorraummontage in Kraftfahrzeugen verwendet?

A1: Für die Matrizenbasis wird üblicherweise hochwertiger Kohlenstoffbaustahl (z. B. 45#, 50#) verwendet, während für die Arbeitsteile Werkzeugstahl mit hohem Kohlenstoffgehalt und hohem Chromgehalt (z. B. Cr12MoV, Cr12), Schnellarbeitsstahl (z. B. W6Mo5Cr4V2) oder Hartmetall verwendet wird. Für die Massenproduktion können stahlgebundene Hartmetall- oder Pulvermetallurgiematerialien verwendet werden, um sicherzustellen, dass die Matrize eine hohe Festigkeit, hohe Härte und hohe Verschleißfestigkeit aufweist.

F2: Wie lang ist der Produktionszyklus für Stanzformen für die Motorraummontage im Automobilbereich?

A2: Stanzwerkzeuge für Motorraumbaugruppen in Kraftfahrzeugen sind das Ergebnis von Technologie, Erfahrung und handwerklichem Können. Ihr Entwicklungszyklus ist lang (normalerweise 8–15 Monate) und kostspielig (beläuft sich auf Millionen bis mehrere zehn Millionen RMB), was sie zu einem Schlüsselindikator für die Gesamtstärke eines Stanzformenherstellers macht. Je höher die Komplexität, desto länger der Zyklus. Durch den Einsatz intelligenter Fertigungs- und Digitaltechnologien verkürzt sich der Entwicklungszyklus sukzessive.
