Stanzformen für die innere Montage von Seitenwänden im Automobilbereich

SIKAIDA Automotive-Stanzwerkzeuge für die Innenmontage von Seitenverkleidungen sind große, hochpräzise Stanzsysteme, die zum Stanzen von Innenverkleidungen für Seitenverkleidungen aus Blech verwendet werden. Sie sind Kernwerkzeuge im Karosserierohbau und werden häufig im Pkw- und Nutzfahrzeugbau eingesetzt. Dieses Produkt integriert mehrere Stanzprozesse, um eine einteilige Formung der Seitenwand-Innenwand zu erreichen und so Produktionseffizienz und Konsistenz zu gewährleisten. Unsere Fabrik in China mit modernster Ausrüstung und einem professionellen Team garantiert eine stabile und qualitativ hochwertige Stanzformenproduktion.

Detaillierte Produktmerkmale

1. Große und komplexe Struktur

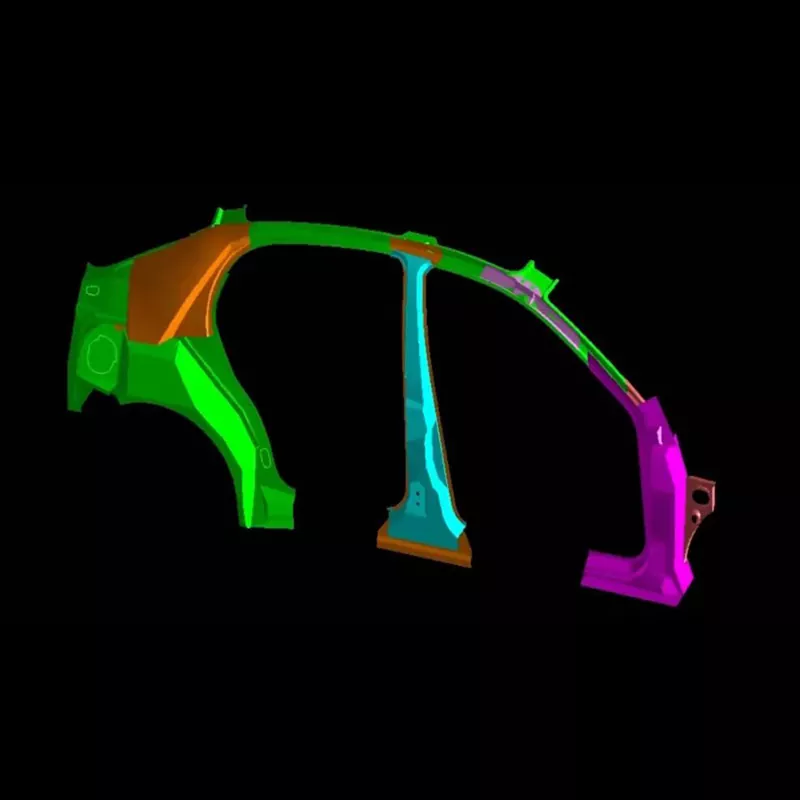

Das Innenblech der Seitenwand ist groß (über 800 mm lang und über 600 mm breit) und hat eine komplexe Form, die die Bildung mehrerer Merkmale erfordert. Die SIKAIDA Automotive-Stanzwerkzeuge für die Innenmontage von Seitenwänden zeichnen sich durch eine hohe Oberflächenpräzision, mehrere Freiformflächen und ein rationales Strukturdesign aus und lösen das Problem der ungleichmäßigen Kraftverteilung beim Stanzen großer Bleche.

2. Hohe Präzision und hohe Qualitätsanforderungen

Als äußeres Bauteil muss das Innenblech der Seitenwand frei von Kratzern, Falten und anderen Mängeln sein. SIKAIDA kontrolliert die Formpräzision streng und erreicht eine Oberflächenrauheit von Ra0,4 μm oder höher, um hohe Produktionsanforderungen zu erfüllen.

3. Multiprozessintegration

Die Stanzwerkzeuge für die Innenmontage von Fahrzeugseitenwänden verfügen über ein integriertes Mehrstationen-Design, das die Durchführung mehrerer Prozesse wie Tiefziehen und Beschneiden in einem Arbeitsgang ermöglicht und so die Effizienz steigert. Automatisierte Förder- und Online-Inspektionsfunktionen können bei Bedarf hinzugefügt werden, um eine intelligente Produktion zu erreichen.

4. Präzisionsführungs- und Ausgleichssystem

Ausgestattet mit einem präzisen Führungs-, Ausgleichs- und Drucksystem sorgt es für eine gleichmäßige Kraftverteilung beim Blechstanzen, vermeidet Produktfehler und verbessert die Ausbeute.

5. Spezielles Strukturdesign

Durch die Verwendung einer segmentierten Matrize und einer Schnellwechsel-Matrizenstruktur ist es mit neuen Materialien wie hochfestem Stahl und Aluminiumlegierungen kompatibel, löst Umformprobleme und erweitert seinen Anwendungsbereich.

Kernproduktfunktionen

1. Hohe Steifigkeit: Die Verwendung hochfester Materialien sorgt für Stabilität beim Stanzen mit hoher Tonnage und verlängert die Lebensdauer.

2. Präzise Führung: Ein hochpräzises Führungspfosten- und Führungshülsensystem gewährleistet die Stanzpositionierung und Produktgenauigkeit.

3. Intelligente Überwachung: Integrierte Sensoren ermöglichen Echtzeitüberwachung und vorausschauende Wartung.

4. Schneller Werkzeugwechsel: Das modulare Design verkürzt die Zeit für den Werkzeugwechsel und passt sich der Produktion mit mehreren Sorten an.

Anwendungsszenarien

Stanzformen für die innere Montage von Seitenwänden für Kraftfahrzeuge werden hauptsächlich in der Herstellung von Pkw- und Nutzfahrzeugkarosserien eingesetzt und dienen als Kernformen für Rohkarosserien. Sie sind bei inländischen und internationalen Kunden anerkannt. Als professioneller Lieferant kann SICAIDA maßgeschneiderte Lösungen anbieten, um den Anforderungen verschiedener Fahrzeugmodelle gerecht zu werden.

Herstellungsprozess

1. Produktanalyse und Prozessdesign

Durch den Einsatz professioneller Software zur Formbarkeitsanalyse und Prozessgestaltung werden potenzielle Probleme vorhergesehen und gelöst.

2. Formenbau

Mithilfe vollständiger 3D-Konstruktionssoftware wie UG und CATIA werden sorgfältige Details verfeinert, um die Präzision und Rationalität der Form sicherzustellen.

3. Materialauswahl

Der Formrahmen für die Automobil-Seitenwand-Innenmontage-Stanzwerkzeuge besteht aus hochfestem Gusseisen oder geschweißten Stahlplatten. Schlüsselkomponenten verwenden hochverschleißfesten und hochdruckfesten Werkzeugstahl, um die Formqualität zu gewährleisten.

4. Präzisionsbearbeitung

Grobbearbeitung, Feinbearbeitung, Spezialbearbeitung und Handpolieren gewährleisten Formpräzision und Erscheinungsbildqualität.

5. Zusammenbau und Fehlersuche (T0-Probeformen)

Nach dem Zusammenbau wird die Form auf der Maschine getestet und die Prozessparameter angepasst und optimiert, bis das Muster qualifiziert ist.

Entwicklungstrends:

1. Ultragroßes integriertes Formteil: Passend zum Trend integrierter Seitenteil-Innenteile kann ein einzelner Formsatz über 200 Tonnen wiegen.

2. Anpassung an neue Materialanwendungen: Optimiertes Design und Materialauswahl passen sich den Formeigenschaften neuer Materialien an, um den Leichtbau- und Hochfestigkeitsanforderungen von Automobilen gerecht zu werden.

3. Intelligente Fertigung und Digitalisierung: Integrierte Sensoren ermöglichen in Kombination mit der Digital-Twin-Technologie eine Echtzeitüberwachung, wodurch der Entwicklungszyklus verkürzt und die Kosten gesenkt werden.

4. Anwendungen der additiven Fertigung (3D-Druck).

Die Stanzformen für die Innenmontage von Fahrzeugseitenwänden nutzen die 3D-Drucktechnologie, um komplexe Strukturen zu erstellen und so die Fertigungseffizienz und Produktqualität zu verbessern.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in Stanzformen für Innenteile von Automobil-Seitenwänden verwendet?

A1: Die Formbasis besteht üblicherweise aus hochfestem Gusseisen (z. B. HT300, Sphäroguss) oder geschweißten Stahlplattenkonstruktionen. Schlüsselkomponenten wie Hohlräume und Kerne bestehen aus Werkzeugstahl mit hohem Kohlenstoff- und Chromgehalt (z. B. Cr12MoV, DC53 usw.), der eine hohe Verschleißfestigkeit und hohe Druckfestigkeit bietet.

F2: Wie lang ist der Produktionszyklus für Stanzformen für die Innenmontage von Fahrzeugseitenwänden?

A2: Die Stanzformen für die innere Montage von Seitenwänden im Automobilbau sind die Krönung von Technologie, Erfahrung und Handwerkskunst. Sie integrieren mechanisches Design, Materialwissenschaft, Plastizitätsmechanik und Präzisionsfertigung. Ihr Entwicklungszyklus ist lang (normalerweise 8–15 Monate) und kostspielig (beläuft sich auf Millionen bis mehrere zehn Millionen RMB), was sie zu einem wichtigen Maßstab für die Messung der umfassenden Stärke eines Formenbauunternehmens macht. Mit der Weiterentwicklung von Automobilkarosserien hin zu leichten, hochfesten und intelligenten Designs werden die technischen Anforderungen an ihre Formen weiter steigen.
