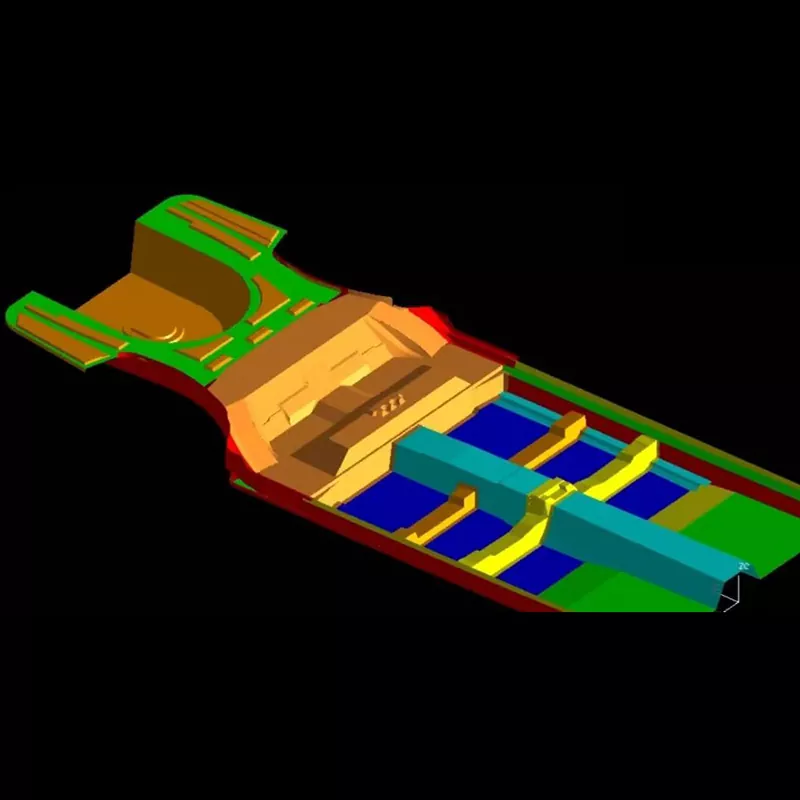

Stanzformen für die Bodenmontage in der Automobilindustrie

Bei den Stanzwerkzeugen für die Fahrzeugbodenmontage handelt es sich um großformatige, hochpräzise integrierte Systeme zum Prägen des Hauptrahmens des Bodens. Es handelt sich nicht um einzelne Matrizen, sondern um vollständige Matrizenkombinationen (da für die Bodenmontage mehrere Stanzteile geschweißt werden müssen). Sie stellen die Spitze der Stanztechnologie dar und sind ein wichtiger Maßstab für die Leistungsmessung von Stanzformherstellern.

Als vertrauenswürdiger Lieferant in der Automobilindustrie konzentriert sich SIKAIDA auf die Forschung und Entwicklung sowie die Produktion hochwertiger Bodenmontagewerkzeuge und produziert Produkte mit robusten Strukturen, präziser Formgebung und langer Lebensdauer. Unsere Fabrik nutzt vollständig digitales Design und Präzisionsfertigung, um sicherzustellen, dass jedes Werkzeug den strengen Anforderungen der Automobilindustrie entspricht.

Wichtigste Produktmerkmale:

1. Große Größe und komplexe Struktur

Diese Formen sind groß (Länge > 1,5 m, Breite ≥ 1,2 m) und weisen komplexe Hohlräume auf. Sie erfordern die Bildung von Befestigungslöchern, Verstärkungsrippen und anderen Merkmalen. Zum Einsatz kommt ein Mehrstationen-Design, das Tiefzieh-, Umform-, Stanz- und Beschnittprozesse integriert.

2. Hohe Anforderungen an Präzision und Festigkeit

Die Maßtoleranzen der Stanzformen für die Fahrzeugbodenmontage liegen bei ±0,5 mm und unterliegen strengen Anforderungen an Ebenheit und Kontur. Sie verfügen außerdem über eine extrem hohe Steifigkeit, widerstehen Verformungen durch Hochdruckstanzen und gewährleisten die Konsistenz von Massenteilen.

3. Multiprozessintegration

Die Form integriert mehrere Prozesse wie Tiefziehen, Formen und Beschneiden. Das optimierte Prozesslayout reduziert Produktionsschritte und die Kompatibilität mit automatisierten Stanzlinien verbessert die Produktionseffizienz erheblich.

4. Komplettes Formsystem

Die Stanzformen für die Fahrzeugbodenmontage verfügen über eine große Struktur, einschließlich Kernkomponenten wie Stempel und Matrizen. Ausgestattet mit einem fortschrittlichen pneumatisch-hydraulischen System arbeiten sie reibungslos und effizient und gewährleisten eine hohe Zuverlässigkeit.

5. Fortschrittliches Kühl- und Schmiersystem

Stanzwerkzeuge für die Automobil-Bodenmontage sind mit konformen Kühlwasserkanälen und einem hocheffizienten Schmiersystem ausgestattet, das eine gleichmäßige Formtemperatur gewährleistet, die Produktionseffizienz und die Teilequalität verbessert und die Verformung und Restspannung der Teile reduziert.

Materialien und Anwendungen

1. Anwendungsbereiche

Weit verbreitet im Karosseriebau von Personenkraftwagen, SUVs, MPVs und Nutzfahrzeugen.

2. Materialauswahl

Für die Formbasis der Automotive Floor Assembly Stamping Dies werden Standardstähle wie 45#-Stahl und Q235 verwendet, während für die Kernkomponenten Formstähle mit hohem Kohlenstoff- und Chromgehalt wie Cr12MoV und SKD11 verwendet werden. Nach der Wärmebehandlung erreicht die Härte HRC48-52 und die Lebensdauer übersteigt 500.000 Zyklen.

Herstellungsprozess

1. CAE-Simulationsanalyse zur Lösung von Umformproblemen im Voraus;

2. Vollständiges 3D-Formdesign, um eine angemessene Struktur sicherzustellen;

3. Auswahl von hochwertigem Formstahl;

4. Grobbearbeitung, Feinbearbeitung, Wärmebehandlung und Feinpolieren, um Präzision sicherzustellen;

5. Montage und Probeformen, Debuggen und Optimieren, bis die Teile den Standards entsprechen.

Entwicklungstrends

1. Ultragroßes integriertes Formteil, kompatibel mit Pressen über 2000 Tonnen;

2. Leichtbauanpassung, kompatibel mit neuen Materialien und fortschrittlichen Umformverfahren;

3. Intelligente Digitalisierung der Fertigung, die Echtzeitüberwachung und virtuelles Debugging ermöglicht;

4. 3D-Druckanwendungen zur Verbesserung der Fertigungseffizienz und Qualität komplexer Teile.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in Stanzformen für die Bodenmontage in der Automobilindustrie verwendet?

A1: Für die Formbasis wird üblicherweise Standardstahl (z. B. 45er Stahl, Q235) verwendet. Für wichtige Teile wie Hohlräume und Kerne wird Formenstahl mit hohem Kohlenstoff- und Chromgehalt (z. B. Cr12MoV, SKD11) verwendet. Nach der Wärmebehandlung kann die Härte HRC48-52 erreichen, mit hoher Verschleißfestigkeit und hoher Druckfestigkeit.

F2: Wie lang ist der Produktionszyklus für Stanzformen für die Fahrzeugbodenmontage?

A2: Der Entwicklungszyklus für Stanzwerkzeuge für die Bodenmontage in der Automobilindustrie ist lang (in der Regel 8–15 Monate) und kostspielig (Millionen bis mehrere zehn Millionen RMB), was ihn zu einem wichtigen Maßstab für die Messung der Gesamtstärke eines Formenbauunternehmens macht. Da sich Automobile in Richtung Intelligenz, Elektrifizierung und Leichtbau entwickeln, werden die technischen Anforderungen an ihre Formen weiter steigen.
