Stanzformen für Kfz-Stützhalterungen

SIKAIDA Automotive Support Bracket-Stanzwerkzeuge sind großformatige, hochpräzise Stanzsysteme, die zum Stanzen und Umformen von Metallblechen verwendet werden. Sie bestehen aus mehreren Arbeitsstationswerkzeugen, einschließlich Stanzwerkzeugen und Umformwerkzeugen, und werden häufig in der Produktion von Fahrgestellrahmen für Kraftfahrzeuge eingesetzt. Sie erfüllen genau die Sicherheits- und Montageanforderungen für Kraftfahrzeuge und demonstrieren die Stärke der Fertigungskapazitäten für Stanzwerkzeuge in China.

Detaillierte Produktmerkmale

1. Hochfeste Strukturmerkmale: Mit den Stanzwerkzeugen für Kfz-Stützhalterungen können komplexe Strukturen einschließlich Befestigungslöchern und Verstärkungsrippen geformt werden, wobei die Maßgenauigkeit innerhalb von ±0,05 mm liegt. Die Matrizen verfügen über eine hochsteife Konstruktion, um Prägestößen zu widerstehen, Verformungen zu verhindern und die Produktkonsistenz sicherzustellen.

2. Integriertes Multiprozess-Formen: Durch die Integration von 10 bis 20 Arbeitsstationen ermöglicht dieses System die automatisierte kontinuierliche Produktion von Verbundprozessen wie Einzelstanzen und Mehrfachformen, wodurch das Formen von Flachplatten in dreidimensionale Trägerrahmen effizient abgeschlossen und Übertragungsfehler reduziert werden.

3. Komplexe gekrümmte Oberflächenformung: Die präzise Berechnung des Materialflusses, der Rückfederungskompensation und anderer Parameter optimiert die Formoberflächen und sorgt für genaue Teileformen, glatte Oberflächen und die Freiheit von Falten, Kratzern und anderen Fehlern.

4. Hochpräzises Führungs- und Positionierungssystem: Ausgestattet mit hochpräzisen Führungssäulen und Buchsen mit einer Führungsgenauigkeit ≤0,02 mm, die eine präzise Ausrichtung der oberen und unteren Formen gewährleisten und die Maß- und Montagegenauigkeit des Stützrahmens garantieren.

5. Fortschrittliches Schmier- und Entformungssystem: Ausgestattet mit selbstschmierenden Beschichtungen und pneumatischen Entformungsgeräten löst dieses System Probleme der Materialanhaftung und Kratzer und stellt die Integrität der Teile und die Lebensdauer der Form sicher.

Produktmerkmale und Anwendungen

1. Vorderer Stützrahmen: Verbindet den Motor und die Vorderradaufhängung und trägt Lasten und Stöße auf;

2. Hinterer Stützrahmen: Unterstützt die Hinterradaufhängung und gewährleistet so die Genauigkeit der Radausrichtung;

3. Hilfsrahmenform: Formt den Hilfsrahmen, verteilt Lasten und verbessert die Fahrgestellsteifigkeit;

5. Längsträgerform: Stellt die Längsträger des Fahrzeugs her und verbessert so die Gesamttorsionssteifigkeit.

Einführung in den Herstellungsprozess

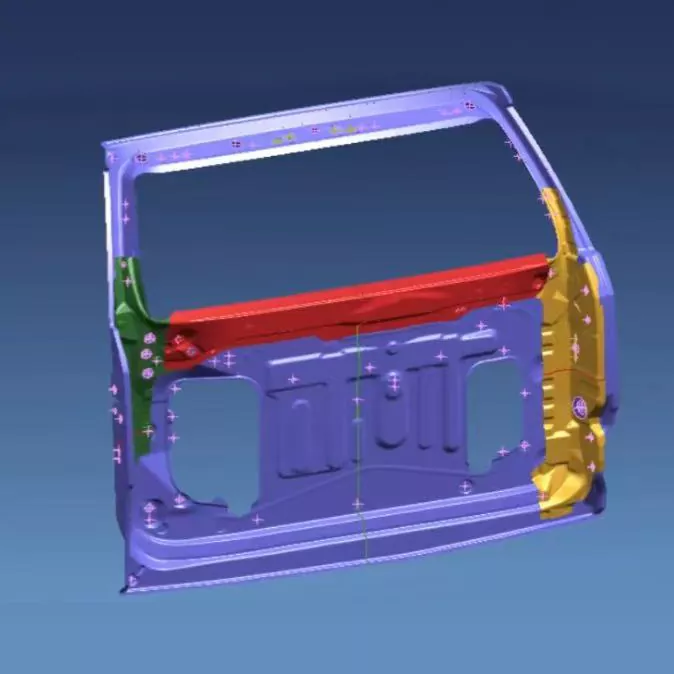

1. CAE-Analyse und Prozessdesign: Verwendet Software wie AutoForm zur Formbarkeitsanalyse und Prozessoptimierung, um potenzielle Fehler proaktiv anzugehen.

2. Formstrukturdesign: Verwendet vollständig parametrisches Design mit UG- und CATIA-Software, angepasst an die Kundenbedürfnisse. Unsere Fabrik ist mit fortschrittlicher Ausrüstung zur Unterstützung des F&E-Designs ausgestattet.

3. Materialauswahl und Wärmebehandlung

- Arbeitsteile: Verwendet Cr12MoV und Schnellarbeitsstahl, um Härte und Verschleißfestigkeit zu gewährleisten;

- Nicht funktionierende Teile: Verwendet 45-Stahl und Q235-Stahl, um Leistung und Kosten auszugleichen;

- Wärmebehandlung: Abschrecken + Anlassen, Härte HRC48–52, verlängert die Lebensdauer der Form.

4. Präzisionsbearbeitungsprozess

Grobbearbeitung: Zur Bearbeitung der Grundfläche wird eine Portalfräsmaschine eingesetzt; Drehmaschinen und Drahterodiermaschinen werden zur Bearbeitung verschiedener Teile und Löcher eingesetzt.

Feinbearbeitung: CNC-Bearbeitung komplexer Oberflächen (Genauigkeit 0,01 mm), kombiniert mit Schleifen, Erodieren und Spiegelpolieren (Ra≤0,4 μm).

Oberflächenbehandlung: Nitrieren, Verchromen und Teflonbeschichtung zur Verbesserung der Härte, Korrosionsbeständigkeit und Schmierfähigkeit.

5. Zusammenbau und Fehlersuche: Nach der Präzisionsmontage wird das Probeformen durchgeführt. Es werden mehrere Optimierungen und Erststückprüfungen durchgeführt, um die Verifizierung der Kleinserien-Testproduktion abzuschließen und so den Anforderungen der Massenproduktion gerecht zu werden.

Entwicklungstrends

1. Integrierte Umformtechnologie: Optimiertes Design und optimierte Prozesse ermöglichen das integrierte Stanzen mehrerer Teile, wodurch das Schweißen reduziert und die Effizienz und Festigkeit verbessert werden.

2. Warmumformungstechnologie für hochfesten Stahl: Verbesserte Formen sind für die Warmumformung von ultrahochfestem Stahl (≥ 900 ℃) geeignet, um Hochleistungsproduktanforderungen zu erfüllen.

3. Intelligente und digitale Überwachung: Zur Überwachung der Parameter in Echtzeit werden Sensoren installiert, die eine digitale Steuerung und vorausschauende Wartung ermöglichen, die Stabilität verbessern und die Lebensdauer der Form verlängern.

4. Anwendung der additiven Fertigungstechnologie: Der Einsatz von 3D-Druck (SLM-Technologie) zur Herstellung komplexer Formstrukturen verkürzt die Zykluszeiten und verbessert die Leistung.

5. Grüne Fertigung und Prozessoptimierung: Die Optimierung von Prozessen und die Verbesserung der Materialnutzung führen zu Energieeinsparungen und Emissionsreduzierungen und tragen so zur umweltfreundlichen Entwicklung der Automobilindustrie bei.
