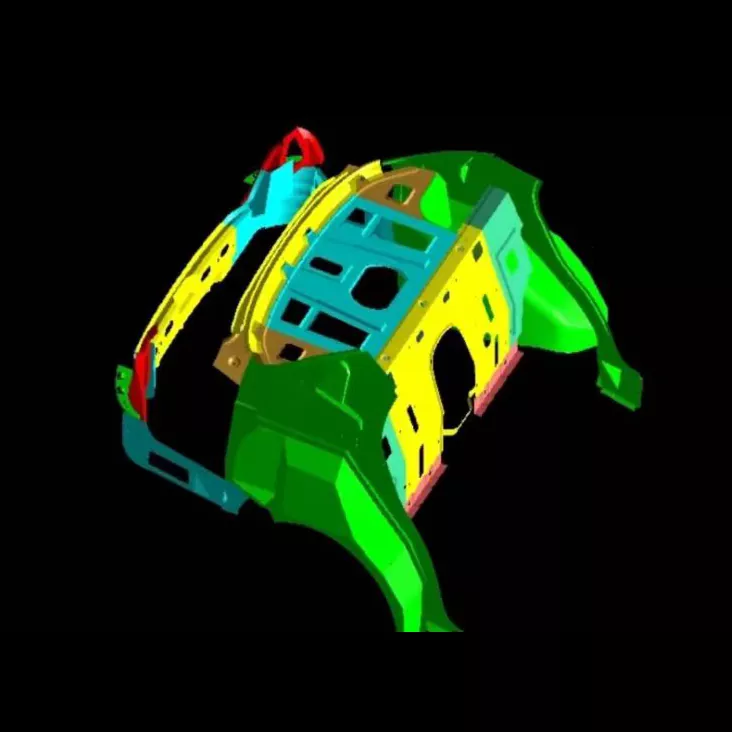

Stanzformen für die Kofferraummontage im Automobilbereich

SIKAIDA Automotive-Stanzformen für die Kofferraummontage sind große, hochpräzise Formsysteme, die zum Stanzen verschiedener Kofferraumkomponenten verwendet werden. They employ a modular design to adapt to the collaborative needs of multiple processes. Unsere Fabrik in China integriert umfassende Prozessdienstleistungen und bietet hochwertige Formenlösungen für globale Automobilhersteller.

Kernproduktfunktionen

1. Große und komplexe Struktur

Die Stanzformen für die Kofferraummontage im Automobilbereich sind groß (über 800 mm lang und über 600 mm breit) und weisen komplexe Hohlräume auf, die das Formen verschiedener Details erfordern. Das Außenblech des Kofferraums verfügt über komplexe gekrümmte Oberflächen, die eine äußerst hohe Präzision bei der Formenkonstruktion und -verarbeitung erfordern.

2. Hohe Anforderungen an Präzision und Oberflächenqualität

Die Außenverkleidung des Gepäckraums muss fehlerfrei sein, klare Kanten und glatte Rundungen aufweisen. SIKAIDA kontrolliert die Verarbeitung und das Design der Formen streng, um sicherzustellen, dass die Stanzteile den hohen Industriestandards entsprechen.

3. Integriertes Multiprozess-Formen

Integration mehrerer Stanzprozesse, Ausbalancierung der Prozesskoordination und des Materialflusses sowie strenge Kontrolle der Ausdünnung des tiefgezogenen Innenplattenmaterials, um Stanzfehler zu vermeiden.

4. Groß angelegtes Press- und Entladesystem

Ausgestattet mit hochpräzisen Press-, Entlade- und Auswurfvorrichtungen, um eine stabile Materialformung, eine reibungslose Teileentnahme, verbesserte Effizienz und weniger Abfall zu gewährleisten.

5. Komplexe Führungs- und Pufferstruktur

Durch die Kombination von Präzisionsführung mit einem umfassenden Puffersystem wird die Form geschützt, ein reibungsloses Stanzen gewährleistet, die Teilequalität verbessert und die Lebensdauer der Form verlängert.

Produktanwendungen:

1. Außenblechform: Formt die hinteren äußeren Karosseriebleche und sorgt so für Aussehen und aerodynamische Leistung;

2. Innenplattenform: Bildet die interne Struktur und bietet Unterstützung für den Stauraum;

3. Regalform: Stellt den Boden und die Trennwände her und verbessert so die praktische Lagerung;

4. Verstärkungsbalkenform: Stärkt die Karosseriestruktur und erhöht die Sicherheit.

Kompatibel mit den großen Stanzgeräten 2000T-4000T und automatisierten Produktionslinien und bietet hohe Effizienz und Arbeitsersparnis.

Herstellungsprozess

1. Produktanalyse und Prozessdesign

Stanzwerkzeuge für die Automobil-Kofferraummontage nutzen CAE-Software, um den Stanzprozess zu simulieren, Fehler vorherzusagen und Prozess- und Werkzeugparameter zu optimieren.

2. Stanzformdesign

Durch vollständiges 3D-Design mithilfe von 3D-Software wird die Struktur jeder Komponente verfeinert, um Präzision und Zuverlässigkeit der Form zu gewährleisten.

3. Materialauswahl

Ausgewählte geeignete Materialien: hochharter, verschleißfester Gesenkstahl für Arbeitsteile, Kohlenstoffstahl für nicht arbeitende Teile und Spezialmaterialien für Führungskomponenten und Pufferelemente.

4. Präzisionsbearbeitung

Durch drei Stufen der Grobbearbeitung, Endbearbeitung und Oberflächenbehandlung wird die Oberfläche der äußeren Deckmatrize hochglanzpoliert, wobei spezielle Behandlungen die Härte und Verschleißfestigkeit erhöhen.

5. Zusammenbau und Debugging (T0-Test-Die)

Montieren und debuggen Sie die Stanzwerkzeuge für die Kofferraummontage im Automobilbau, führen Sie Testprägungen von Teilen durch, passen Sie Parameter an und modifizieren Sie das Werkzeug wiederholt, bis es den Qualitätsanforderungen entspricht.

Entwicklungstrends

1. Integrated Moulding Technology: Der Trend zu integrierten Gepäckfächern stellt höhere Anforderungen an die Formen. SIKAIDA entwickelt die integrierte Druckgusstechnologie kontinuierlich weiter.

2. Leichte Materialanwendung: Anpassung an leichte Materialien wie hochfesten Stahl und Aluminiumlegierungen sowie Mikroschaumtechnologie, um den Leichtbauanforderungen von Automobilen gerecht zu werden.

3. Intelligente Fertigung und Digitalisierung: In die Stanzwerkzeuge für die Kofferraummontage von Kraftfahrzeugen sind Sensoren eingebettet, um die Stanzparameter zu überwachen. In Kombination mit der Digital-Twin-Technologie für virtuelles Debugging werden die Effizienz und die Erfolgsraten beim Versuchsformen verbessert.

4. Anwendung der additiven Fertigungstechnologie: 3D-Druck und SLM-Technologien werden zur Herstellung wichtiger Formstrukturen eingesetzt, wodurch Verarbeitungsschwierigkeiten reduziert und die Leistung verbessert werden.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in Stanzformen für die Kofferraummontage in der Automobilindustrie verwendet?

A1: Arbeitsteile (Stempel und Matrizen) verwenden hochharte Formstähle wie Cr12MoV und SKD11; Für nicht funktionierende Teile werden Kohlenstoffbaustähle wie 45-Stahl und Q235 verwendet. Führungsteile verwenden Lagerstahl GCr15 oder Aufkohlungsstahl 20CrMnTi; Pufferelemente verwenden Polyurethankautschuk, Stickstoffflaschen usw.

F2: Wie lang ist der Produktionszyklus für Stanzformen für die Kofferraummontage im Automobilbereich?

A2: Der Entwicklungszyklus für Stanzwerkzeuge für die Kofferraummontage im Automobilbereich beträgt in der Regel 8 bis 15 Monate, abhängig von der Komplexität des Produkts, den technischen Anforderungen und den Fertigungskapazitäten. Der Preis einer einzelnen Matrize liegt zwischen Hunderttausenden und Millionen Yuan und spiegelt die technische Stärke des Matrizenherstellers wider. Durch den Einsatz digitaler und intelligenter Fertigungstechnologien verkürzt sich der Entwicklungszyklus sukzessive.
