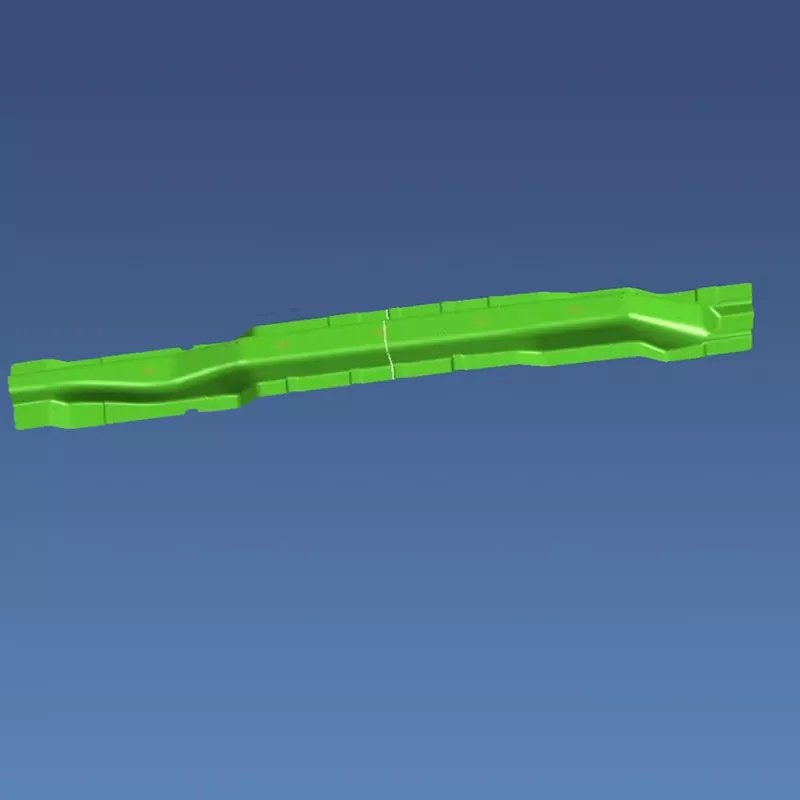

Stanzformen für Verstärkungsträger im Automobilbereich

SIKAIDA Automotive-Stanzformen für Verstärkungsträger sind große, hochpräzise Matrizen, die zum Stanzen von Verstärkungsträgern aus Blech verwendet werden. Als Kernprodukt erfüllen ihre Konstruktion und Herstellung die Sicherheits- und Leichtbauanforderungen der Automobilindustrie und integrieren Spitzentechnologien aus verschiedenen Bereichen. Unsere Fabrik ist mit fortschrittlicher Ausrüstung und einem professionellen Team ausgestattet, um sicherzustellen, dass die Matrizen internationalen Standards entsprechen und stabil Hochleistungsteile produzieren.

Produktdetails

1. Anwendung hochfester Materialien

Für Verstärkungsträger werden häufig leichte Materialien wie hochfester Stahl und Aluminiumlegierungen verwendet. SIKAIDA Automotive Verstärkungsbalken-Stanzwerkzeuge sind so konzipiert, dass sie sich vollständig an die Materialeigenschaften anpassen und Struktur- und Prozessparameter optimieren, um Maßgenauigkeit und mechanische Eigenschaften der gestanzten Teile sicherzustellen.

2. Komplexes Oberflächen- und Rippensystemdesign

Die verstärkte Balkenstruktur ist komplex. SIKAIDA nutzt wissenschaftliche Oberflächengestaltung, um den Materialfluss präzise zu steuern, Fehler wie Falten und Risse zu vermeiden und die Stabilität der verstärkten Trägerstruktur sicherzustellen.

3. Präzisionsformungskontrolle

Stanzteile mit verstärktem Balken erfordern eine Maßgenauigkeit von ±0,05 mm und eine hervorragende Oberflächenqualität. SIKAIDA-Formen sind mit hochpräzisen Führungs-, Stanz- und Entformungsmechanismen ausgestattet, um die Produktkonsistenz sicherzustellen und strenge Qualitätsanforderungen zu erfüllen.

4. Integriertes Design für mehrere Stationen

SIKAIDA verwendet progressive oder kontinuierliche Düsendesigns mit mehreren Stationen und integriert mehrere Prozesse, um die Produktionseffizienz und Produktkonsistenz erheblich zu verbessern und die Produktionskosten der Kunden zu senken.

5. Fortschrittliches Schmier- und Entladesystem

Um den Herausforderungen beim Umformen von hochfestem Stahl gerecht zu werden, sind die Verstärkungsbalken-Stanzwerkzeuge von SIKAIDA Automotive mit einer automatischen Schmierung und einem optimierten Entladesystem ausgestattet, wodurch die Reibung verringert, Verstopfungen verhindert und die Produktionseffizienz sowie die Lebensdauer der Form verbessert werden.

Produktmerkmale und Anwendungen

1. Verstärkung der Karosseriestruktur: Wird in Schlüsselbereichen wie den Antikollisionsträgern der Türen und den A/B/C-Säulen verwendet, um die Torsionssteifigkeit und Kollisionssicherheit zu verbessern.

2. Leichtgewichtige Lösung: Erzielt eine Gewichtsreduzierung von 15–25 % bei Teilen durch optimiertes Design und leichte Materialien, wobei Festigkeit und Leichtbauanforderungen in Einklang gebracht werden.

3. Verstärkung des Fahrwerkssystems: Wird in wichtigen Fahrwerkskomponenten wie dem Hilfsrahmen verwendet, um die Fahrstabilität und Haltbarkeit des Fahrzeugs zu verbessern.

Einführung in den Herstellungsprozess

1. CAE-Analyse und Prozessdesign

SIKAIDA nutzt professionelle Software zur Umformbarkeitsanalyse, um Prozesse und Formstrukturen im Vorfeld zu optimieren, potenzielle Probleme zu vermeiden, den F&E-Zyklus zu verkürzen und Kosten zu senken.

2. Formenbau

Das Forschungs- und Entwicklungsteam verwendet professionelle Software für die vollständige 3D-Konstruktion und konzentriert sich dabei auf Schlüsselaspekte wie Stempel- und Matrizenspiel und Blechhalterdesign, um eine langfristige Stabilität und Zuverlässigkeit der Form sicherzustellen.

3. Materialauswahl

- Formbasis: Hochwertiger Kohlenstoffbaustahl wie 45-Stahl und P20, um die Gesamtsteifigkeit zu gewährleisten.

- Arbeitsteile: Cr12MoV-Stahl oder Hartmetall, verbessert die Verschleißfestigkeit und Lebensdauer.

- Führungskomponenten: GCr15-Lagerstahl, sorgt für Führungsgenauigkeit.

- Elastische Komponenten: 60Si2MnA-Federstahl, der ein stabiles Pressen und Entformen des Materials gewährleistet.

4. Präzisionsbearbeitung

Grobbearbeitung: Schruppen mit großer Ausrüstung, wobei ein Aufmaß von 0,2–0,5 mm für die Endbearbeitung verbleibt.

Endbearbeitung: Mit Hochgeschwindigkeits-CNC, Drahtschneiden, Erodieren usw., um eine Oberflächengenauigkeit von ±0,01 mm sicherzustellen und die Oberflächengüte zu optimieren.

Oberflächenbehandlung: Verwendung von Nitrieren, Beschichten usw. zur Verbesserung der Formhärte und Verschleißfestigkeit, zum Schutz vor Rost und zur Verlängerung der Lebensdauer.

5. Zusammenbau und Debugging (T0-Testform)

Professionelles Personal baut die Form zusammen und führt eine T0-Testform durch, wobei die Prozessparameter wiederholt angepasst, die Form modifiziert und optimiert werden, bis die Teile den Zeichnungsanforderungen entsprechen.

Entwicklungstrends

1. Ultrahochfeste Stahlumformtechnologie

Angesichts der steigenden Nachfrage nach Leichtbau hat SIKAIDA eine Formtechnologie entwickelt, die an ultrahochfeste Stähle mit Festigkeiten über 1500 MPa angepasst ist und fortschrittliche Prozesse wie Warmumformung einsetzt, um die Sicherheit und den Leichtbau zu erhöhen.

2. Intelligente und digitale Überwachung

SIKAIDA integriert intelligente Technologie in die Herstellung von Stanzwerkzeugen für Verstärkungsträger für die Automobilindustrie, indem es Sensoren zur Echtzeitüberwachung einbettet und digitale Zwillingstechnologie kombiniert, um Parameterselbstoptimierung und virtuelles Debugging zu erreichen und so die Forschungs- und Entwicklungseffizienz zu verbessern.

3. Multimaterial-Umformtechnologie

Für neuartige Strukturen wie Stahl-Aluminium-Verbundwerkstoffe hat SIKAIDA spezielle Formen und Prozesse entwickelt, um eine integrierte Multimaterialumformung zu erreichen und so das Gewicht weiter zu reduzieren.

4. Anwendungen der additiven Fertigungstechnologie

SIKAIDA setzt die 3D-Drucktechnologie ein, um komplexe Formstrukturen herzustellen, die Herstellungszyklen zu verkürzen, die Leistung und Lebensdauer der Formen zu verbessern und die Wettbewerbsfähigkeit der Kunden zu steigern.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in Stanzformen für Verstärkungsträger in der Automobilindustrie verwendet?

A1: Für die Formbasis wird üblicherweise hochwertiger Kohlenstoffbaustahl wie 45er Stahl und P20 verwendet. Die Arbeitsteile (Stempel und Matrize) bestehen üblicherweise aus kohlenstoffreichem und chromhaltigem Stahl (z. B. Cr12MoV), Schnellarbeitsstahl oder Hartmetall. Für Führungskomponenten wird kohlenstoffreicher Chromlagerstahl (z. B. GCr15) und für elastische Komponenten hochwertiger Federstahl (z. B. 60Si2MnA) verwendet. Je nach Produktionsvolumen und Nutzungsanforderungen können unterschiedliche Materialien und Wärmebehandlungsverfahren ausgewählt werden.

F2: Wie lang ist der Produktionszyklus für Stanzformen für Verstärkungsträger in der Automobilindustrie?

A2: Der Produktionszyklus für Stanzwerkzeuge für Verstärkungsträger in der Automobilindustrie beträgt in der Regel 8 bis 15 Monate, abhängig von Faktoren wie Teilekomplexität, Materialformbarkeit, technischen Anforderungen und Produktionskapazität. Komplexe Folgeverbundwerkzeuge mit mehreren Stationen oder Werkzeuge, die neue Materialien und Verfahren verwenden, benötigen einen längeren Entwicklungszyklus. Ihre Entwicklung umfasst mehrere Phasen, darunter Design, CAE-Analyse, Präzisionsbearbeitung, Wärmebehandlung, Montage und Debugging, und erfordert eine strenge Qualitätskontrolle und wiederholte Versuchsformoptimierung, um die Formleistung und Produktqualität sicherzustellen.
