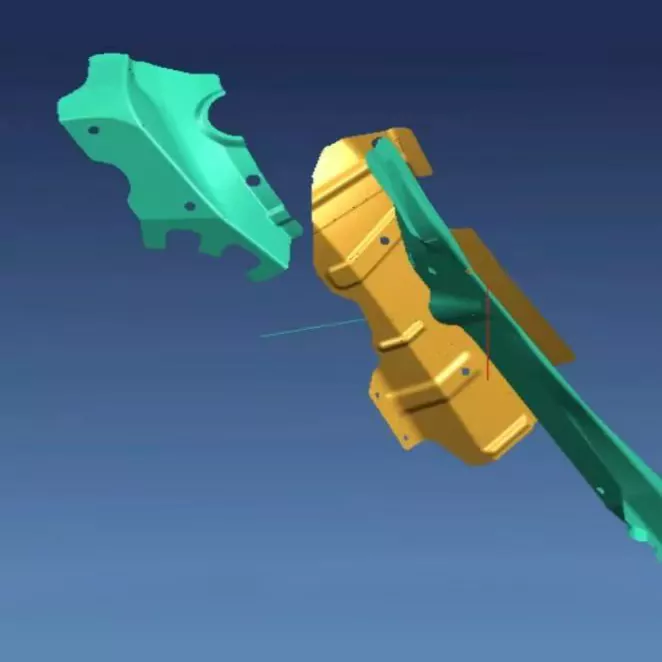

Kleine Stanzformen für Verstärkungsbleche für die Automobilindustrie

SIKAIDA Automotive-Stanzwerkzeuge für kleine Verstärkungsplatten sind hochpräzise und langlebige Geräte, die speziell für Karosserieverstärkungsplattenteile entwickelt wurden. Sie kombinieren fortschrittliche Stanztechnologie und präzises Design, um den strengen Anforderungen der Automobilindustrie gerecht zu werden. Als professionelle Fabrik kontrolliert SIKAIDA streng die Produktionsqualität, um eine stabile Leistung der Matrizen und eine lange Lebensdauer zu gewährleisten.

Kernproduktmerkmale:

1. Hohe Präzision und komplexe Formgebung: Kleine Stanzwerkzeuge für Verstärkungsplatten im Automobilbereich haben komplexe Formen. SIKAIDA verwendet professionelle Software für präzise Berechnungen, um sicherzustellen, dass die Maßgenauigkeit des Teils innerhalb von ±0,1 mm liegt und so den Anforderungen von Karosserieteilen entspricht.

2. Hohe Festigkeit und Haltbarkeit: Die Hohlräume und Kerne der Automobil-Stanzwerkzeuge für kleine Verstärkungsplatten bestehen aus hochharten Formstählen wie SKD11 und Cr12MoV und erreichen nach der Wärmebehandlung eine Härte von HRC48–52. Ihre Lebensdauer beträgt mehr als 500.000 Zyklen, was die Kosten für den Austausch beim Kunden senkt.

3. Integriertes Multiprozess-Design: Die Integration mehrerer Mechanismen ermöglicht die Verbundformung in mehreren Prozessen, einschließlich Stanzen und Biegen, wodurch die Teilebearbeitung in einem Schritt abgeschlossen wird, was die Effizienz verbessert und die Kosten senkt.

4. Präzisionsführungs- und Ausgleichssystem: Ausgestattet mit Präzisionsführungs- und Puffervorrichtungen, die eine genaue Ausrichtung der oberen und unteren Matrizen gewährleisten, den Verschleiß reduzieren und die Stabilität der Produktqualität verbessern.

5. Intelligente Verschachtelung und Optimierung: In Kombination mit CAE-Software zur Optimierung der Verschachtelung erreicht die Materialausnutzung über 85 %, wodurch Formfehler reduziert und eine hohe Produktausbeute sichergestellt werden.

Produktanwendungen

1. Türverkleidungsverstärkungssystem: Verbessert die Türfestigkeit, verbessert die Schlagfestigkeit und schützt die Insassensicherheit;

2. Bodenverstärkungsstruktur: Verbessert die Karosseriesteifigkeit und sorgt für Fahrstabilität;

3. Säulenverstärkungskomponenten: Optimiert die Energieübertragung bei Kollisionen und reduziert die Karosserieverformung;

4. Instrumententafelrahmen: Stützt die Instrumententafel und gewährleistet die Montagegenauigkeit;

5. Sitzverstärkungsrahmen: Verbessert die Sitzstabilität und den Kollisionsschutz.

Herstellungsprozess

1. Produktdesign und -analyse

Stanzwerkzeuge für kleine Verstärkungsplatten im Automobilbereich nutzen professionelle Software zur Formbarkeitsanalyse und Prozessoptimierung sowie zur Vorhersage und Lösung von Umformproblemen, um die optimale Lösung zu ermitteln.

2. Formstrukturdesign

Der gesamte Designprozess wird mithilfe einer 3D-Designsoftware abgeschlossen, um eine angemessene Formstruktur und eine bequeme Wartung zu gewährleisten.

3. Materialauswahl und -vorbereitung

- Arbeitsteile: Um Verschleißfestigkeit und Schlagfestigkeit zu gewährleisten, wird hochharter Formstahl ausgewählt.

- Formrahmen: Baustahl wird nach der Wärmebehandlung verwendet, um strukturelle Stabilität zu gewährleisten;

- Standardteile: Zur Gewährleistung von Präzision und Haltbarkeit wird Lagerstahl verwendet.

4. Präzisionsbearbeitungsprozess

- Grobbearbeitung: Mit einer Portalfräsmaschine werden die Grundfläche und der Hohlraum bearbeitet, wobei Spielraum für die Schlichtbearbeitung bleibt.

- Endbearbeitung: CNC-Bearbeitung, Drahtschneiden und andere Prozesse werden eingesetzt, um sicherzustellen, dass Präzision und Oberflächenrauheit den Standards entsprechen.

- Oberflächenbehandlung: Nitrieren, Beschichten und andere Prozesse werden eingesetzt, um die Härte und Verschleißfestigkeit zu verbessern und so die Qualität sicherzustellen.

5. Montage und Debugging

Nach der Präzisionsmontage wird die Form auf der Maschine getestet. Um die Stabilität und Zuverlässigkeit der Form sicherzustellen, werden Erststückprüfungen und Chargenversuche durchgeführt.

Entwicklungstrends

1. Leichte und hochfeste Integration: Anpassung an neue Materialien, um eine integrierte Formung komplexer Strukturen zu erreichen.

2. Präzision und Intelligenz: Entwicklung hin zur Präzision im Mikrometerbereich, Integration intelligenter Überwachungs- und Selbstoptimierungsfunktionen.

3. Schneller Formwechsel und Flexibilität: Einführung eines schnellen Formwechselmechanismus, Formwechselzeit ≤ 15 Minuten.

4. Digitalisierung und virtuelles Debugging: Kombination der Digital-Twin-Technologie zur Verkürzung des Entwicklungszyklus um mehr als 30 %.

5. Grüne Herstellung: Durch die Verwendung umweltfreundlicher Materialien und energiesparendem Design ist die Form vollständig recycelbar.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in Stanzformen für kleine Verstärkungsplatten für die Automobilindustrie verwendet?

A1: Für Arbeitsteile werden hauptsächlich Formstähle mit hoher Härte wie SKD11, Cr12MoV und DC53 verwendet. Für den Formrahmen werden Baustähle wie 45er Stahl und Q235 verwendet. Standardteile wie Führungssäulen und Führungsbuchsen verwenden Lagerstahl GCr15, um die Festigkeit, Härte und Haltbarkeit der Form zu gewährleisten.

F2: Wie lang ist der Produktionszyklus für kleine Verstärkungsplattenformen für die Automobilindustrie?

A2: Abhängig von der Komplexität und den Präzisionsanforderungen der Form beträgt der Produktionszyklus typischerweise 8–16 Wochen. Einfache Formen benötigen etwa 8 Wochen, mittelkomplexe Formen etwa 12 Wochen und hochpräzise komplexe Formen können mehr als 16 Wochen benötigen. Der spezifische Zyklus hängt vom Produktdesign, der Verarbeitungstechnologie und der Debugging-Zeit ab.

F3: Wie hoch ist die Lebensdauer der Stanzformen für kleine Verstärkungsplatten im Automobilbereich?

A3: Unter normalen Einsatz- und Wartungsbedingungen kann die Lebensdauer kleiner Stanzwerkzeuge für Verstärkungsplatten über 500.000 Zyklen erreichen. Durch hochwertige Materialauswahl, richtige Wärmebehandlung und Präzisionsbearbeitung kann die Lebensdauer einiger Matrizen bis zu 1 Million Zyklen erreichen. Regelmäßige Wartung und sachgemäße Lagerung können die Lebensdauer der Formen deutlich verlängern.

F4: Wie kann die Präzision gestanzter Produkte sichergestellt werden?

A4: Durch die Optimierung der Prozessparameter durch CAE-Analyse, den Einsatz eines hochpräzisen Führungssystems, die Kontrolle der Materialrückfederung und die regelmäßige Überprüfung und Aufrechterhaltung der Formgenauigkeit kann die Maßgenauigkeit der Produkte auf ±0,1 mm kontrolliert werden, wodurch eine stabile und zuverlässige Produktqualität gewährleistet wird.
