Maßgeschneiderte Standard-Präzisionsformbasen von einem professionellen Hersteller in China

SIKAIDAStandard-Präzisionsformbasen sind weit verbreitete grundlegende Prozessgeräte in der Formenherstellungsindustrie. Als „Skelett“ der Form dienen sie der Fixierung und Unterstützung von Formteilen, Führungsmechanismen und Auswurfsystemen. Als professioneller Hersteller mit eigener Fabrik in China ist SIKAIDA bestrebt, kostengünstige Standard-Präzisionsformbasen bereitzustellen und als zuverlässiger Lieferant die vielfältigen Bedürfnisse globaler Kunden zu erfüllen.

DieseStandard-Präzisionsformbasenübernehmen herkömmliche Toleranzstandards (Maßtoleranz ±0,1–1 mm, Ebenheit ≤0,02 mm/m) und vereinen wirtschaftliche Vorteile, Vielseitigkeit und schnelle Lieferung. Sie bestehen aus standardisierten Komponenten wie einer festen Formgrundplatte und einer beweglichen Formplatte. Im Folgenden finden Sie eine detaillierte Klassifizierung.

Klassifizierung nach Formtyp

1. Spritzgussformen

- Zweiplatten-Formbasis (einzelne Trennfläche): SIKAIDAs am weitesten verbreitete Standard-Präzisions-Spritzgussbasis. Es zeichnet sich durch eine einfache Struktur, niedrige Kosten und eine schnelle Lieferung aus und eignet sich für die meisten Spritzgussprodukte wie Schalen des täglichen Bedarfs, Haushaltsgeräteteile und Plastikspielzeug. Das Design der Einzeltrennfläche vereinfacht den Verarbeitungs- und Montageprozess und verbessert die Produktionseffizienz.

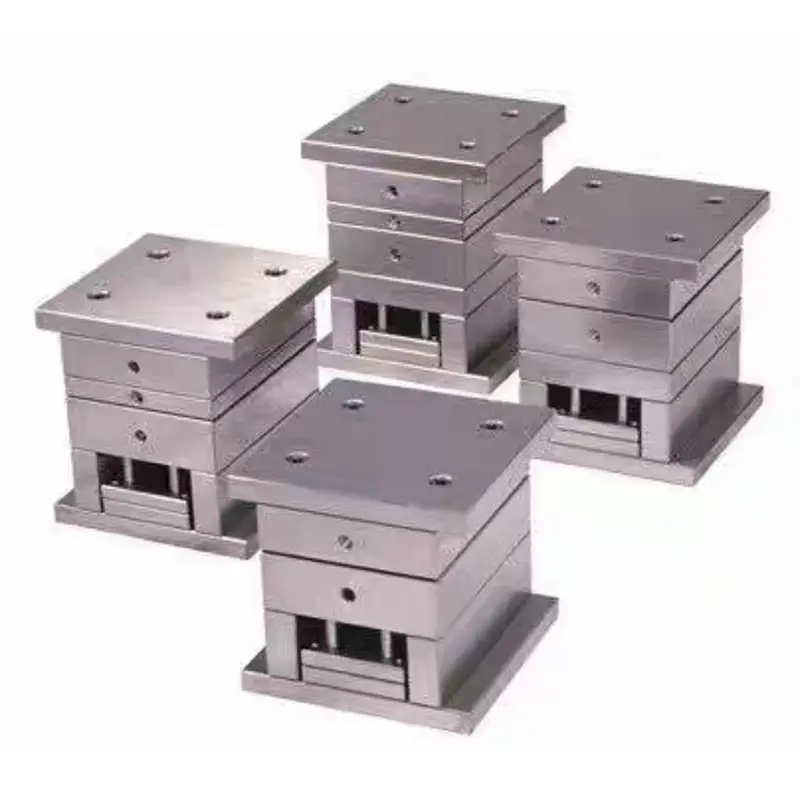

- Drei-Platten-Matrizensatz (schmaler Anschnitt): Im Vergleich zu einem Zwei-Platten-Matrizensatz kommt eine Druckplatte hinzu, was zu einer etwas komplexeren Struktur, aber größerer Vielseitigkeit führt. Geeignet für kleine Präzisionsteile, die eine automatische Anschnittentfernung erfordern (z. B. kleine Kunststoffteile und Präzisionsartikel des täglichen Bedarfs). Die doppelte Trennfläche ermöglicht eine automatische Trennung von Anschnitt und Produkt und gewährleistet so die Qualität der Produktoberfläche.

2. Stempelsätze

- Prägestempelsatz für die hintere Führungssäule: Bietet eine breite Bedienfläche für eine einfache Zuführung und ist für den manuellen Betrieb geeignet. Wird hauptsächlich für kleine bis mittelgroße Stanzteile wie Verbindungselemente, Küchengeräte und Eisenwaren verwendet. Es handelt sich um einen der am häufigsten verwendeten Prägestempelsatztypen im Standardsortiment von SIKAIDA.

- Prägestempelsatz für mittlere Führungssäule: Der Führungsmechanismus befindet sich auf beiden Seiten der Mitte und bietet im Vergleich zum Typ mit hinterer Führungssäule eine höhere Führungsgenauigkeit. Geeignet für Stanzteile, die eine hohe Führungsgenauigkeit erfordern (z. B. Präzisions-Hardwareteile und kleine Stanzteile mit moderaten Abmessungen).

Klassifiziert nach struktureller Zusammensetzung

SIKAIDAS Standard-Präzisionsformbasen basieren auf einem standardisierten Strukturdesign, bei dem alle Komponenten in Massenproduktion hergestellt werden. Dies gewährleistet eine stabile Produktqualität und senkt gleichzeitig die Produktionskosten. Die Standardkonfiguration besteht aus vier Hauptsystemen mit klar definierten Funktionen und enger Integration.

1. Vorlagenserie

Die Kernkomponenten der Formbasis, einschließlich der Platte, der festen Schablone (A-Platte), der beweglichen Schablone (B-Platte) und des Vierkanteisens (C-Platte), bestehen alle aus hochwertigem 45#-Kohlenstoffbaustahl oder niedriglegiertem Stahl. Nach der Wärmebehandlung erreicht die Härte 240–270 HB, was hervorragende umfassende mechanische Eigenschaften und Bearbeitbarkeit bietet. Wichtige Schablonen können aus vorgehärtetem P20-Stahl hergestellt werden, wodurch Leistung und Wirtschaftlichkeit in Einklang gebracht werden.

2. Leitsystem

Beinhaltet hauptsächlich Führungssäulen und Führungshülsen mit Gleitführung mit einem Spiel von 0,02 bis 0,04 mm. Die Führungssäulen- und Führungshülsenlöcher sind mit H7-Präzision gefertigt, um eine flexible und störungsfreie Bewegung zu gewährleisten. Dies ermöglicht eine präzise Führung beim Öffnen und Schließen der Form und ist entscheidend für die Gewährleistung der Grundgenauigkeit der Formbasis.

3. Auswurfsystem

Dieses System besteht aus einer Rückstellstange und Auswurfführungsstiften/-hülsen und wirft das geformte Produkt aus dem Formhohlraum aus. Das standardisierte Design gewährleistet einen stabilen und zuverlässigen Auswurf, verhindert Produktverformungen und -schäden und passt sich den Auswurfanforderungen verschiedener Produkttypen an.

4. Befestigungs- und Positionierungssystem

Enthält hochfeste Schrauben und Positionierungsstifte zur Sicherung der Formbasiskomponenten und gewährleistet so die allgemeine strukturelle Stabilität während des Formbetriebs. Die standardisierte Auswahl an Befestigungselementen und Fixierstiften gewährleistet eine gute Austauschbarkeit und erleichtert zukünftige Wartung und Austausch.

Die verschiedenen Standard-Präzisionsformbasen von SIKAIDA haben klar definierte Anwendungsgrenzen, sodass Kunden je nach Produkttyp, Präzisionsanforderungen und Marktregion geeignete Modelle auswählen können. Alle SIKAIDA-Standard-Präzisionsformbasen haben eine Formlebensdauer von 100.000 bis 500.000 Zyklen, erfüllen die Anforderungen der großindustriellen Produktion und unterstützen eine effiziente Produktion für Kunden.

Als professioneller Hersteller und Lieferant in China bietet SIKAIDA nicht nur einen großen Bestand an Standardspezifikationen, sondern übernimmt auch nicht standardmäßige kundenspezifische Dienstleistungen. Wir können sekundäre Formbasen auf der Grundlage von Kundenzeichnungen entwerfen, um den individuellen Anforderungen verschiedener Branchen gerecht zu werden.
