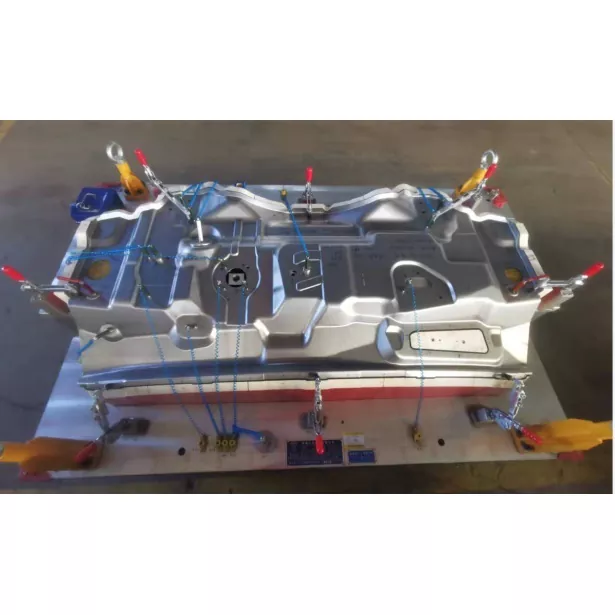

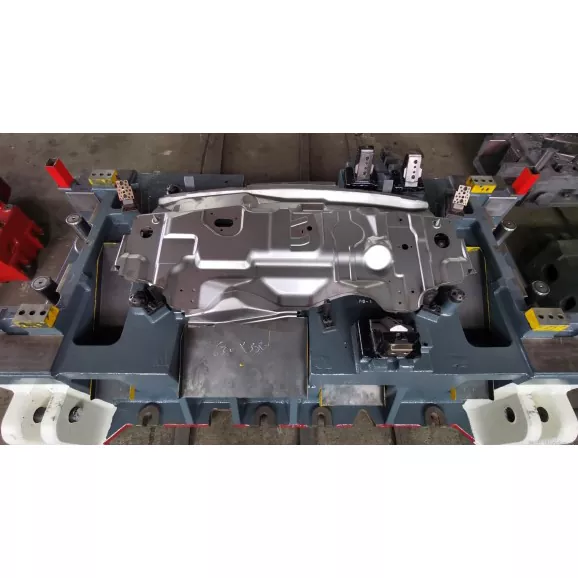

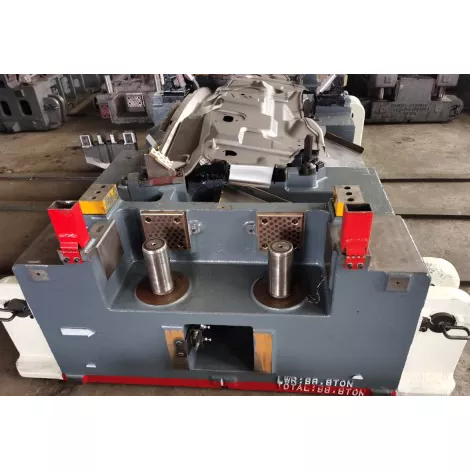

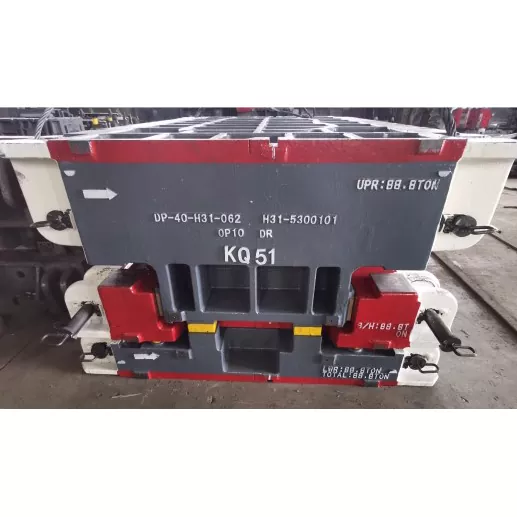

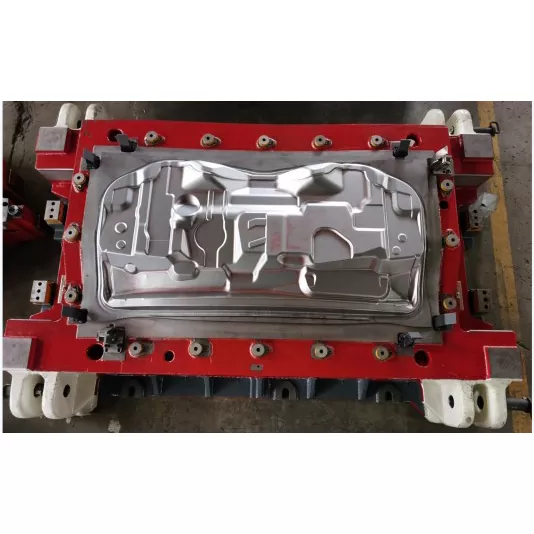

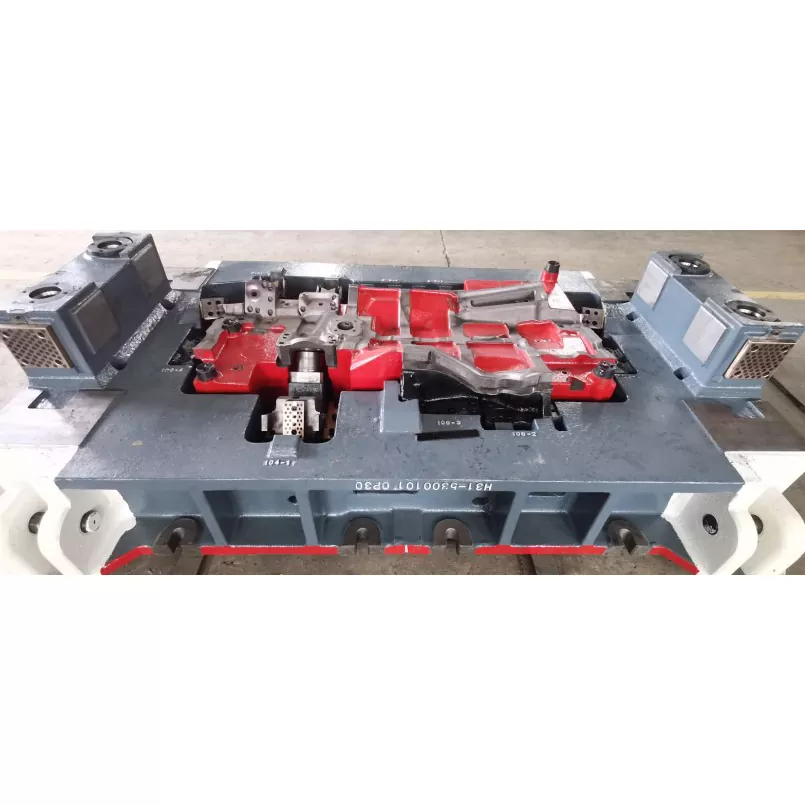

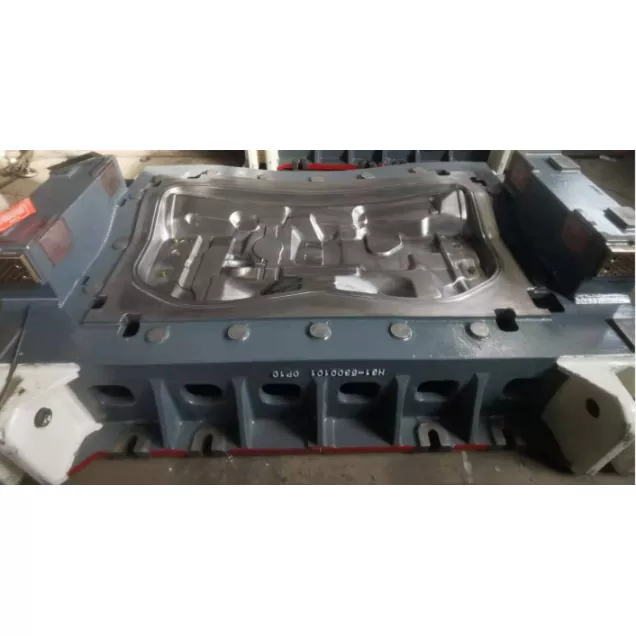

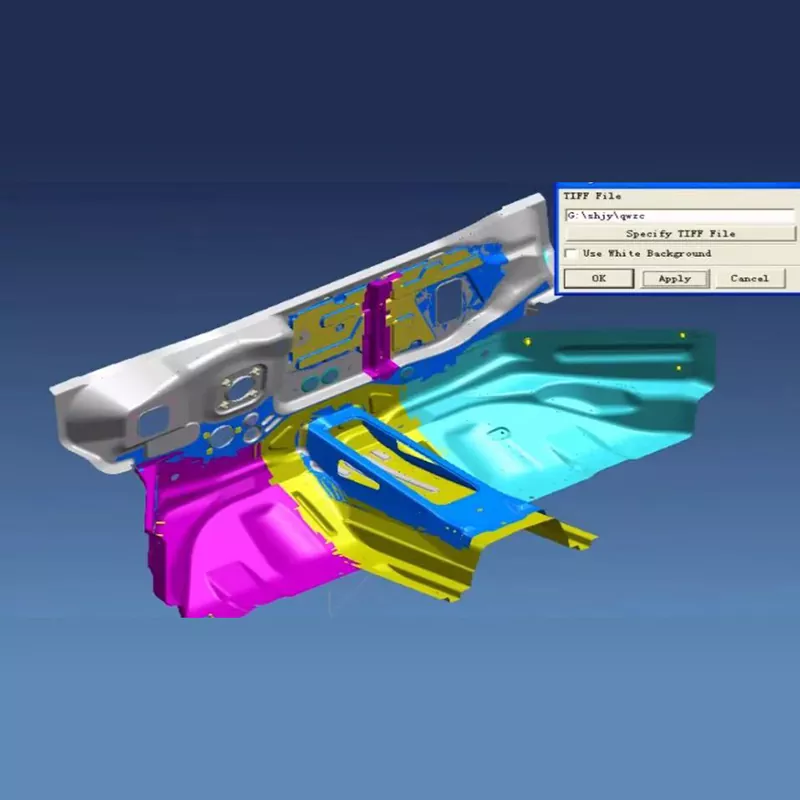

Stanzformen für die Frontplattenmontage im Automobilbereich

SIKAIDA Automotive-Stanzwerkzeuge für die Frontplattenmontage sind unabhängig entwickelte High-End-Präzisionsgeräte, die für die Massenproduktion von Frontplattenmontagen geeignet sind. Das Werkzeug berücksichtigt die komplexe Struktur und die hohen Anforderungen der Frontplattenmontage (große Karosserieteile) und integriert fortschrittliche Technologien zur Lösung wichtiger Produktionsherausforderungen. Die Fabrik ist mit professioneller Ausrüstung und einem engagierten Team ausgestattet, um sicherzustellen, dass die Qualität der Werkzeuge den Standards entspricht.

Produktdetails

1. Bildung einer großen Karosseriestruktur

Präzise Steuerung des Materialflusses und der Dehnung, wichtige Maßgenauigkeit innerhalb von ±0,1 mm, Ebenheitsfehler ≤0,15 mm/m; Tiefziehbereiche nutzen eine mehrstufige progressive Umformung, um Materialfehler zu vermeiden und die Ausbeute zu verbessern.

2. Komplexe Technologie zur Bildung gekrümmter Oberflächen

Die Stanzwerkzeuge für die Frontplattenmontage im Automobilbereich nutzen eine Hyperboloidformung und eine anpassbare Profilstruktur. In Kombination mit CAE-Analyse und Prozessoptimierung werden Probleme wie Faltenbildung und Rissbildung gelöst und eine Oberflächengenauigkeit von ±0,05 mm erreicht, wodurch die Kompatibilität mit angrenzenden Komponenten gewährleistet wird.

3. Integriertes Verstärkungsbalkendesign

Die Frontplatte und der Verstärkungsbalken sind mithilfe einer Split-Cavity-Technologie integriert, passen sich an hochfeste Materialien an und gewährleisten die geometrische Genauigkeit des Verstärkungsbalkens (Geradheit ≤0,1 mm/m, Parallelität ≤0,15 mm).

4. Integrierte Mehrkomponentenformung

Mehrere Prozesse sind integriert und ermöglichen die Umformung mehrerer Komponenten in einem einzigen Stanzvorgang. Modularer Aufbau und schneller Formwechsel passen sich an die Produktion mit mehreren Spezifikationen an, wodurch eine Materialausnutzungsrate von ≥80 % erreicht und die Produktionseffizienz verbessert wird.

5. Hohe Präzision und Sicherheitsleistung

Hochpräzise Führung und Druckrückkopplungssteuerung gewährleisten eine kritische Lochgenauigkeit von ±0,05 mm; Das optimierte Strukturdesign gewährleistet eine gezielte Verformung bei Kollisionen und gewährleistet so die Sicherheit der Insassen.

6. Intelligente Prozesssteuerung und -optimierung

Stanzwerkzeuge für die Montage von Frontplatten in der Automobilindustrie nutzen CAE-Software für optimiertes Design und nutzen eine Drei-Schleifen-Steuerung und ein intelligentes Überwachungssystem, um den Umformstatus in Echtzeit zu überwachen und so eine stabile Produktqualität sicherzustellen.

Produktmerkmale und Anwendungen

1. Personenkraftwagen: Gewährleistet Karosseriesteifigkeit und Kollisionssicherheit und erfüllt die Anforderungen an die äußere Abdichtung;

2. Nutzfahrzeuge: Widersteht starken Stößen und gewährleistet strukturelle Zuverlässigkeit und Haltbarkeit;

3. SUVs/Geländewagen: Passt sich an große Motorräume an und verbessert den Frontschutz;

4. Elektrofahrzeuge: Passt sich an spezielle Anforderungen wie Batteriepakete und Kühlkanäle an und berücksichtigt gleichzeitig das Leichtbaudesign.

5. Rennwagen/Performance-Autos: Erfüllt die Anforderungen an Aerodynamik, geringes Gewicht und hohe Steifigkeit;

6. LKW/Busse: Passt sich an große Fahrzeuge an und gewährleistet Tragfähigkeit und Kollisionssicherheit.

Einführung in den Herstellungsprozess

1. Produktdesign und -analyse

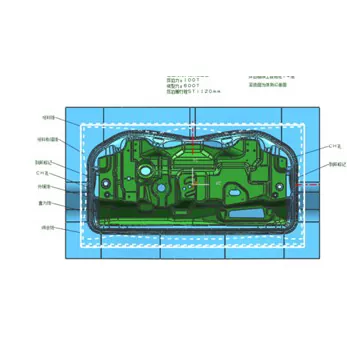

Zur Formbarkeitsanalyse und Prozessoptimierung wird professionelle Software eingesetzt, um optimale Parameter zu ermitteln und dabei Sicherheit und Montagegenauigkeit in Einklang zu bringen.

2. Formstrukturdesign

Vollständiges 3D-Design, modularer Aufbau, einfache Wartung, anpassbar an automatisierte Produktion und Roboterbetrieb.

3. Materialauswahl und -vorbereitung

- Arbeitsteile: Es wird hochharter Formstahl ausgewählt, mit einer speziellen Legierung, die in den Tiefziehbereichen verwendet wird;

- Formbasis/Standardteile: Hochwertiger Stahl wird ausgewählt, um Festigkeit und Präzision zu gewährleisten;

- Oberflächenbehandlung: Nitrieren, Hartverchromen usw. zur Reduzierung von Reibung und Adhäsion.

4. Präzisionsbearbeitungsprozess

Die Schruppbearbeitung ermöglicht eine Schlichtbearbeitungszugabe. Die Endbearbeitung erfolgt mit High-End-Geräten und erreicht nach der Oberflächenverstärkungsbehandlung eine Oberflächenrauheit von Ra0,2, eine Lochpositionsgenauigkeit von ±0,01 mm und eine Härte von ≥HV950.

5. Montage und Debugging

Präzisionsmontage, Parameter-Debugging auf der Maschine, Erststückprüfung und Serienversuchsproduktion gewährleisten Formstabilität und Zuverlässigkeit.

Entwicklungstrends

1. Leicht und hochfest: Anpassung an neue Materialien und Einsatz fortschrittlicher Prozesse, um Leichtgewicht und Sicherheit in Einklang zu bringen;

2. Präzisions- und Sicherheitsoptimierung: Entwicklung hin zu Präzision im Mikrometerbereich, Stärkung der Online-Erkennung und Kollisionsoptimierung;

3. Flexible Produktion: Schneller Formwechsel (≤15 Minuten), anpassbar an die Produktion mehrerer Sorten und kleiner Serien;

4. Digitales Debugging: Kombination digitaler Zwillinge zur Verkürzung der Entwicklungszyklen um mehr als 30 %;

5. Grüne Fertigung: Umweltfreundlich und energiesparend, Anpassung an die Bedürfnisse von Fahrzeugen mit neuer Energie.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in Stanzformen für die Frontplattenmontage in der Automobilindustrie verwendet?

A1: Für Arbeitsteile werden hauptsächlich Formstähle mit hoher Härte wie SKD11, Cr12MoV und DC53 verwendet. Zum Tiefziehen von Formteilen und zur Verstärkung von Strahlformungsbereichen wird pulvermetallurgischer Schnellarbeitsstahl oder Hartmetall verwendet. Für den Formrahmen werden Baustähle wie 45-Stahl und Q235 verwendet, und für Standardteile wie Führungssäulen und Führungshülsen wird Lagerstahl GCr15 verwendet. Bei sehr anspruchsvollen gekrümmten Formflächen werden teilweise Keramik- oder Diamantbeschichtungsmaterialien eingesetzt, um die Verschleißfestigkeit und Lebensdauer der Form sicherzustellen.

F2: Wie lang ist der Produktionszyklus für Montageformen für die Frontverkleidung von Kraftfahrzeugen?

A2: Abhängig von der Komplexität und den Präzisionsanforderungen der Frontverkleidungsmontage beträgt der Produktionszyklus typischerweise 16–24 Wochen. Standardmäßige Frontverkleidungs-Montageformen benötigen etwa 16 Wochen, komplexe gebogene Frontverkleidungsformen benötigen 20 Wochen und sehr große oder leichte Frontverkleidungs-Montageformen können mehr als 24 Wochen erfordern. Der spezifische Zyklus hängt von der Komplexität der Frontverkleidungsstruktur, der Schwierigkeit der gekrümmten Oberflächengestaltung und den Anforderungen an die Kollisionssicherheit ab.

F3: Wie hoch ist die Lebensdauer der Formen?

A3: Unter normalen Einsatz- und Wartungsbedingungen kann die Lebensdauer der Stanzformen für die Frontverkleidungsmontage über 300.000 Zyklen erreichen. Durch die Auswahl hochwertiger Materialien, die richtige Wärmebehandlung und die Präzisionsbearbeitung kann die Lebensdauer einiger Formen 500.000 Zyklen erreichen. Stark beanspruchte Bereiche wie tiefgezogene Formbereiche, verstärkende Trägerformflächen und gekrümmte Oberflächen erfordern regelmäßige Wartung und Austausch, um Produktqualität und Formstabilität sicherzustellen.

F4: Wie werden die Präzision und Sicherheit der Frontverkleidungsbaugruppe gewährleistet?

A4: Durch die Optimierung der Umformprozessparameter durch CAE-Analyse, den Einsatz eines hochpräzisen Führungssystems, die Kontrolle der Materialrückfederung und der Dickenverteilung sowie die regelmäßige Überprüfung und Aufrechterhaltung der Formpräzision kann die Maßgenauigkeit der Frontplattenbaugruppe auf ±0,1 mm kontrolliert werden und die Ebenheit der Passflächen kann innerhalb von 0,15 mm/m liegen. Gleichzeitig stellen ein angemessenes Strukturdesign und ein Wärmebehandlungsprozess sicher, dass die Frontplattenbaugruppe über ausreichende strukturelle Festigkeit und Kollisionssicherheit verfügt.

F5: Was sind die wichtigsten Kontrollpunkte im Herstellungsprozess von Stanzwerkzeugen für die Frontplattenmontage im Automobilbereich?

A5: Zu den wichtigsten Kontrollpunkten bei der Herstellung von Frontplatten-Montageformen gehören: ① Präzise Bearbeitung großer Abdeckungsoberflächenprofile, um Ebenheit und Oberflächengenauigkeit sicherzustellen; ② Stärkung der Formgebungsqualität von Balkenstrukturen, um Position und Festigkeit sicherzustellen; ③ Materialflusskontrolle komplexer gekrümmter Oberflächen zur Vermeidung von Formfehlern; ④ Präzisionsbearbeitung der Befestigungslöcher, um die Montagegenauigkeit sicherzustellen; ⑤ Wärmebehandlungsprozess zur Gewährleistung von Härte und Zähigkeit. Jeder Kontrollpunkt erfordert eine strenge Qualitätsprüfung und Prozesskontrolle, insbesondere die präzise Kontrolle der Bildung großer Abdeckungen und komplexer gekrümmter Oberflächenstrukturen.
