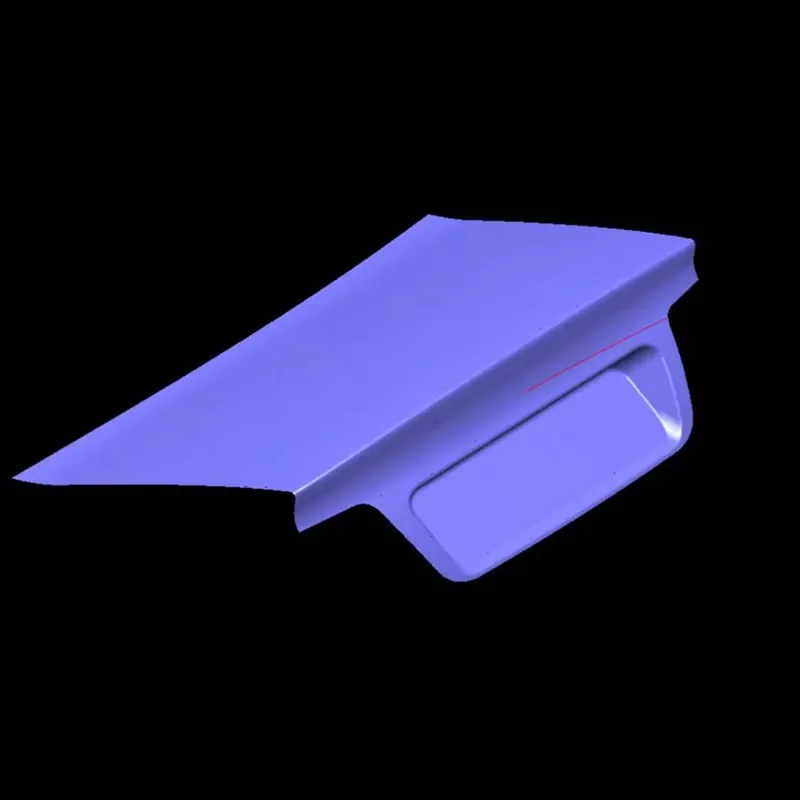

Stanzform für die Außenverkleidung des Kofferraumdeckels im Automobilbereich

Die SIKAIDA Automotive-Stanzform für Kofferraumdeckel-Außenbleche ist ein großes, hochpräzises Gerät, das speziell für die Herstellung von Metallkomponenten für Kofferraumdeckel-Außenbleche entwickelt wurde. Unter Verwendung von Materialien wie kaltgewalztem Stahl und Aluminiumlegierungen werden durch fortschrittliche Stanzverfahren komplexe gekrümmte Oberflächen geformt, multidisziplinäre Technologien integriert und die professionellen Fertigungskapazitäten von SIKAIDA demonstriert.

Kernproduktmerkmale:

1. Große gekrümmte Oberflächenformung: Geeignet für komplexe doppelt gekrümmte Kofferraumdeckel-Außenbleche mit einer Größe von mehr als 800 mm × 600 mm, geformt in einem einzigen Stanzvorgang, mit präziser Krümmungskontrolle und Materialflusszugabe, um Defekte wie Risse und Falten zu vermeiden.

2. Anforderungen an hohe Präzision und Hochglanz: Oberflächen erzielen eine spiegelähnliche Politur (Ra ≤ 0,4 μm), frei von Kratzern und Dellen; Eine strenge Kontrolle der Prägeparameter gewährleistet eine makellose Oberflächenbeschaffenheit und entspricht den Erscheinungsbildstandards der Automobilindustrie.

3. Anpassungsfähigkeit an komplexe geometrische Strukturen: Unser Stanzwerkzeug für die Außenverkleidung des Kofferraumdeckels passt sich an verschiedene geometrische Merkmale der Außenverkleidung des Kofferraums an und verfügt über optimierte Prozesszusatzflächen, Ziehrippen und Entlüftungssysteme, um eine gleichmäßige Formung aller Teile sicherzustellen.

4. Präzisionsführungs- und Auswuchtsystem: Ausgestattet mit einer hochpräzisen Führungs- und Auswuchtvorrichtung beträgt die Koaxialität der oberen und unteren Matrizen ≤0,02 mm, wodurch ein gleichmäßiger Stanzabstand gewährleistet und Grate sowie örtlich übermäßige Dünnheit in den Teilen verhindert werden.

5. Fortschrittliches Schmier- und Entformungssystem: Ein zentrales Schmiersystem reduziert Reibung und Verschleiß; pneumatische und hydraulische Entformungsmechanismen sorgen für eine reibungslose Entformung ohne Verformung oder Kratzer.

Produktanwendungsszenarien

Geeignet für die Herstellung von Kofferraumdeckeln für Personenkraftwagen wie Limousinen, SUVs und MPVs. Je nach Fahrzeugtyp in drei Kategorien unterteilt:

1. Wirtschaftlichkeit: Der Schwerpunkt liegt auf Kosten, vereinfachter Struktur und Eignung für die Massenproduktion.

2. Mittel- bis High-End: Sorgt für ein exquisites Erscheinungsbild und ist mit einem hochpräzisen Form- und Poliersystem ausgestattet.

3. Neue Energie: Leichtbauweise, geeignet für die Verarbeitung neuer Materialien wie Aluminiumlegierungen.

Herstellungsprozess

1. Produktanalyse und Prozesssimulation

Die Stanzform für die Außenverkleidung des Kofferraumdeckels von Kraftfahrzeugen nutzt eine professionelle Softwaresimulationsanalyse, um Formungsfehler vorherzusagen, Prozesse und Formstrukturen zu optimieren und die Rationalität des Designs sicherzustellen.

2. Formenbau

Der gesamte Designprozess wird mithilfe einer 3D-Designsoftware unter Berücksichtigung von Verarbeitung, Montage und Wartung sowie der Ausgabe vollständiger Zeichnungen und einer Stücklistenliste abgeschlossen.

3. Materialauswahl

- Formbasis: 45#-Stahl oder 42CrMo, wärmebehandelt, um Festigkeit und Zähigkeit zu gewährleisten.

- Arbeitsteile: Cr12MoV, SKD11 und andere Werkzeugstähle mit einer Härte von HRC48–52 nach der Wärmebehandlung, die eine hervorragende Verschleißfestigkeit bieten.

- Führungssäulen und Buchsen: Lagerstahl oder kohlenstoffreicher Chromstahl, sorgt für hohe Härte und hohe Verschleißfestigkeit.

4. Präzisionsbearbeitung

Die Grobbearbeitung ermöglicht eine Schlichtbearbeitungszugabe; Die Endbearbeitung sorgt für Genauigkeit und Oberflächengüte. Die Oberflächen sind poliert und hartverchromt, um Spiegelglanz und Verschleißfestigkeit zu gewährleisten.

5. Zusammenbau und Fehlersuche (T0-Probeformen)

Normteile zusammenbauen und Dichtheit prüfen. Führen Sie Probeprägungen durch, um Genauigkeit und Stabilität zu überprüfen. Optimieren Sie Parameter und passen Sie die Form an, um sicherzustellen, dass das fertige Teil den Standards entspricht.

Entwicklungstrends

Anpassung an Leichtbaumaterialien, Förderung intelligenter und digitaler Fertigung, Erreichung präzisionsintegrierter Formgebung, Anwendung additiver Fertigungstechnologie und Umsetzung umweltfreundlicher Fertigungskonzepte.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in der Stanzform für die Außenverkleidung des Kofferraumdeckels von Kraftfahrzeugen verwendet?

A1: Die Formbasis besteht üblicherweise aus Kohlenstoffbaustahl oder legiertem Baustahl wie 45#-Stahl und 42CrMo. Für die Arbeitsfläche wird Werkzeugstahl mit hohem Kohlenstoff- und Chromgehalt wie Cr12MoV und SKD11 verwendet. Führungssäulen und Buchsen bestehen aus Wälzlagerstahl oder kohlenstoffreichem Chromstahl. Alle Materialien müssen einer entsprechenden Wärmebehandlung unterzogen werden, um die erforderliche Härte, Festigkeit und Verschleißfestigkeit zu erreichen.

F2: Wie lang ist der Produktionszyklus für das Stanzwerkzeug für die Außenverkleidung des Kofferraumdeckels?

A2: Der Entwicklungszyklus für Stanzwerkzeuge für die Außenverkleidung des Automobilkofferraums beträgt in der Regel 8 bis 15 Monate, abhängig von der Produktkomplexität, den technischen Anforderungen und den Kundenbedürfnissen. Die Entwurfsphase dauert 2–3 Monate, die Herstellungsphase 4–6 Monate und die Montage-, Debugging- und Probeformphase 2–3 Monate. Der gesamte Prozess erfordert mehrere Runden iterativer Optimierung, um den Anforderungen der Massenproduktion gerecht zu werden.

F3: Wie kann die optische Qualität der Kofferraumaußenverkleidung sichergestellt werden?

A3: Um die Qualität des Erscheinungsbilds sicherzustellen, ist eine Kontrolle in mehreren Schritten erforderlich: Erstens muss die Matrizenoberfläche den Polierstandards auf Spiegelniveau entsprechen (Ra ≤ 0,4 μm); Zweitens müssen Schmierung, Blechhalterkraft und Stanzkraft während des Stanzvorgangs streng kontrolliert werden. Drittens ist eine geeignete Materialauswahl erforderlich, um Oberflächenfehler zu vermeiden. und viertens ist eine angemessene Entformungsmethode erforderlich, um Kratzer zu vermeiden. Darüber hinaus sind Oberflächenbehandlungen wie Hartverchromen und Lackieren erforderlich, um die optische Qualität und Korrosionsbeständigkeit zu verbessern.
