Prägestempel für die Innenverkleidung der Motorhaube von Kraftfahrzeugen

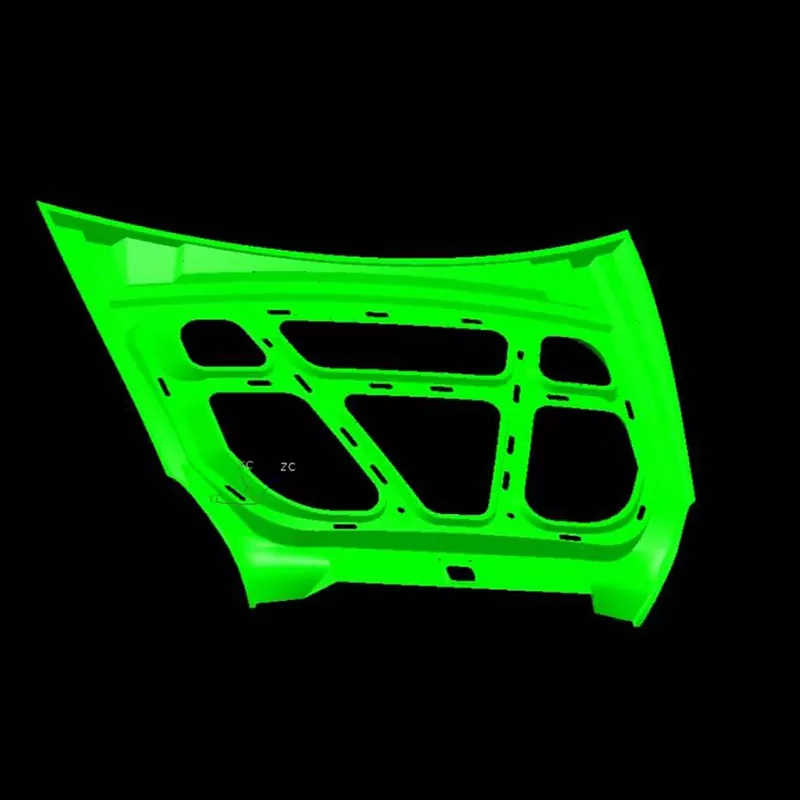

Das SIKAIDA Automotive-Stanzwerkzeug für das Motorhauben-Innenblech ist ein großes und komplexes Stanzsystem, das speziell für die Formung des Hauptgerüsts des Motorhauben-Innenblechs entwickelt wurde. Dabei handelt es sich nicht um eine einzelne Matrize, sondern um eine komplette Anlage, die mehrere Prozesse umfasst und die stabile Umformung großer, hochpräziser Karosseriebauteile gewährleistet.

Kernproduktmerkmale:

1. Große Größe und komplexe Struktur

Die Standardabmessungen des Stanzwerkzeugs für die Innenverkleidung der Motorhaube von Kraftfahrzeugen sind >800 mm lang und >600 mm breit, was die Bildung von Verstärkungsrippen, Befestigungslöchern und anderen Merkmalen erfordert. Es umfasst Kernkomponenten wie Ober- und Unterstempel sowie ein Präzisionsführungs-, Positionierungs- und Entladesystem, um ein stabiles und genaues Stanzen zu gewährleisten.

2. Ultrahohe Präzision und hohe Qualität

Gestanzte Teile haben Maßtoleranzen von ±0,1 mm und sind frei von Mängeln wie Rissen, Falten und Kratzern. Die Matrize selbst unterliegt strengen Fertigungs-, Führungspräzisions- und Druckverteilungskontrollen, die den Qualitätsstandards der zugehörigen Erscheinungsbildkomponenten entsprechen.

3. Fortschrittlicher integrierter Formprozess

Durch die Integration mehrerer Prozesse wie Tiefziehen und Formen wird ein einmaliges Formen erreicht, wobei der Materialfluss und die Rückfederungskompensation präzise gesteuert werden. Mithilfe der CAE-Simulation werden Probleme vorhergesagt und ein stabiles und zuverlässiges Stanzen gewährleistet.

4. Hochleistungs-Matrizensystem

Das Stanzwerkzeug für die Innenverkleidung der Motorhaube wiegt mehrere zehn Tonnen und erfordert eine große Druckausrüstung von über 2000 Tonnen. Es ist mit hochpräzisen Führungssäulen, Führungshülsen und anderen Komponenten ausgestattet, die für eine langfristige Massenproduktion mit hoher Intensität geeignet sind.

5. Hochwertige Oberflächenbehandlung

Die Formoberfläche ist hochglanzpoliert (Ra≤0,4μm). Oberflächenhärte und Beschichtungsparameter werden für verschiedene Materialien optimiert, um Verschleißfestigkeit und stabile Oberflächenqualität zu gewährleisten.

Herstellungsprozess

1. Produktanalyse und Prozessdesign

Das Stanzwerkzeug für die Innenverkleidung von Motorhauben von Kraftfahrzeugen verwendet CAE-Software wie AutoForm und Dynaform, um die Formbarkeit des Stanzens zu analysieren, Fehler vorherzusagen, Prozesse zu optimieren und angemessene Stanzparameter zu bestimmen und so den Grundstein für die Fertigung zu legen.

2. Formenbau

Mithilfe von UG und CATIA wird ein vollständiger 3D-Entwurf durchgeführt, um die Struktur jeder Komponente zu verfeinern und sicherzustellen, dass die Festigkeit, Steifigkeit und Präzision der Form den Produktionsanforderungen entsprechen.

3. Materialauswahl

Der Körper des Stanzwerkzeugs für die Innenverkleidung der Motorhaube besteht aus 45er-Stahl und 42CrMo, während die Profile und Schlüsselteile Werkzeugstahl wie Cr12MoV (HRC48-52 nach Wärmebehandlung) verwenden. Für die Führungssäulen und Buchsen wird verschleißfester Stahl verwendet.

5. Präzisionsbearbeitung

Grobbearbeitung und Hochgeschwindigkeits-CNC-Präzisionsbearbeitung (Oberflächengenauigkeit ±0,01 mm), kombiniert mit Drahtschneiden, Erodieren und anderen speziellen Bearbeitungsprozessen sowie Wärmebehandlung und Oberflächenbehandlung, stellen sicher, dass die Formleistung den Standards entspricht.

6. Zusammenbau und T0-Probeformen

Nach dem Zusammenbau wird die Form auf einer Presse getestet. Parameter werden immer wieder angepasst, Proben geprüft und die Form modifiziert und optimiert, bis alle Produktindikatoren den Standards entsprechen.

Produktanwendung

Die SIKAIDA Automotive-Stanzform für Motorhauben-Innenbleche wird häufig bei der Herstellung von Motorhauben-Innenblechen für Personenkraftwagen und Nutzfahrzeuge eingesetzt, um komplexe gekrümmte Oberflächenteile effizient zu formen und den effizienten und stabilen Betrieb der Karosserieproduktionslinien der Automobilhersteller zu unterstützen.

Entwicklungstrends:

1. Ultragroßes integriertes Formteil

 Der Trend zu integrierten Haubeninnenblechen erhöht die Anforderungen an Formtonnage und -größe. Der weit verbreitete Einsatz von Pressen mit Kapazitäten von 2000 Tonnen und mehr erhöht die Komplexität von Konstruktion und Fertigung.

2. Leichte Materialanpassung

Die Ausweitung hochfester Stahl- und Aluminiumlegierungsanwendungen erfordert Anpassungen der Formdesignparameter und stellt neue Herausforderungen an die Fertigungstechnologie.

3. Intelligente Fertigung und Digitalisierung

Durch den Einsatz von CAE-Simulation, CNC-Werkzeugmaschinen und digitalen Zwillingstechnologien erreichen wir eine digitale Verwaltung des gesamten Lebenszyklus von Formen und verbessern so Präzision und Effizienz.

4. Schneller Formwechsel und automatisierte Produktion

Wir optimieren die schnellen Positionierungs- und Verriegelungsfunktionen von Formen und integrieren sie in automatisierte Produktionslinien, um den Anforderungen einer vielfältigen Kleinserienproduktion gerecht zu werden.

Das SIKAIDA Automotive Hood Inner Panel-Stanzwerkzeug integriert Technologien aus mehreren Bereichen und repräsentiert das fortgeschrittene Niveau von Stanzwerkzeugen. Mit einem Entwicklungszyklus von 8–15 Monaten und hohen Kosten ist es ein bedeutender Maßstab für die Unternehmensstärke. Es wird zusammen mit dem Leichtbau und der intelligenten Entwicklung der Automobilindustrie weiter modernisiert und die qualitativ hochwertige Entwicklung der globalen Automobilindustrie unterstützt.
