Stanzform für die Außenverkleidung der Motorhaube

Das SIKAIDA Automotive-Stanzwerkzeug für Motorhaubenaußenbleche ist ein großes und komplexes Krümmungssystem, das ein Oberwerkzeug, ein Unterwerkzeug, einen Druckring und Präzisionsführungskomponenten umfasst und sich für die einstufige oder mehrstufige Formung von Motorhaubenaußenblechen eignet. Als zuverlässiger Zulieferer der globalen Automobilindustrie können seine Formen stabil in Stanzlinien mit hohem Volumen betrieben werden.

Kernproduktmerkmale:

1. Große und komplexe Struktur mit doppelter Krümmung: Die Stanzform für Motorhauben-Außenbleche eignet sich für Motorhauben-Außenbleche (Länge > 1,2 m, Breite 0,8–1,0 m) mit einem hohen Anteil an Freiformflächen, Merkmalslinien und Verstärkungsrippen, die eine extrem hohe Oberflächengenauigkeit und -qualität erfordern.

2. Hochpräzise und spiegelglatte Oberflächenbeschaffenheit: Geeignet für Teile mit erstklassigem Erscheinungsbild (keine Kratzer, Falten, Rückfederung). Die Oberflächenbeschaffenheit der Matrize erreicht Spiegelniveau (Ra ≤ 0,4 μm) und erfordert strenge Standards für Materialien, Wärmebehandlung und Verarbeitungstechniken.

3. Integriertes Multiprozesssystem: Integriert mehrere Prozesse wie Ziehen, Stanzen und Beschneiden, ist mit verschiedenen Umformprozessen kompatibel, unterstützt automatisiertes Zuführen, Positionieren und Entladen und ist für die automatisierte Produktion geeignet.

4. Robuste Struktur und Präzisionsführung: Das Stanzwerkzeug für die Außenverkleidung der Fahrzeughaube verwendet einen hochfesten Stempelrahmen, der für das Stanzen mit hoher Tonnage geeignet ist, ist mit einem hochpräzisen Führungspfosten- und Führungshülsensystem ausgestattet, um eine Fehlausrichtung des Stempels zu vermeiden, und verfügt über einen stabilen Puffer- und Entlademechanismus, um ein reibungsloses Stanzen zu gewährleisten.

5. Fortschrittliches Schmier- und Kühlsystem: Das optimierte Schmiersystem reduziert die Reibung und verlängert die Lebensdauer der Matrize. Bei Bedarf kann ein temperaturgesteuertes Kühlsystem hinzugefügt werden, um die Stabilität der Materialformung sicherzustellen.

Anwendungen und Materialvorteile

Die Stanzform für die Außenverkleidung von Motorhauben eignet sich zum Stanzen von Außenverkleidungen aus Stahl und Leichtmetalllegierungen für Personenkraftwagen, Nutzfahrzeuge und Fahrzeuge mit neuer Energie. Die Matrizenbasis besteht aus 45#- und Q235-Edelstahl, und die Arbeitsteile bestehen aus Materialien wie Cr12MoV, die nach der Wärmebehandlung eine Härte von 48–52 HRC erreichen und Vorteile wie hohe Festigkeit und hohe Verschleißfestigkeit bieten.

Kompletter Herstellungsprozess

1. Produktanalyse und CAE-Simulation

AutoForm- und Dynaform-Software werden verwendet, um Formbarkeit, Rückfederung usw. zu analysieren, Stanzprobleme vorherzusagen und zu lösen sowie Prozess- und Formdesign zu optimieren.

2. Vollständiges 3D-Stanzformdesign

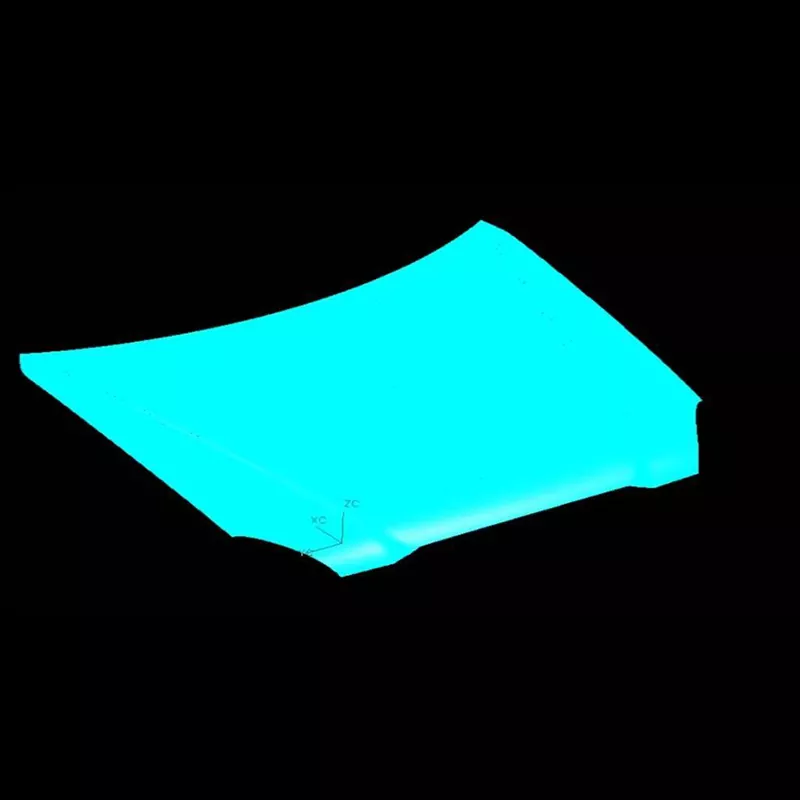

Das Stanzwerkzeug für die Außenverkleidung von Motorhauben nutzt Software wie UG und CATIA, um ein vollständiges 3D-Design zu erstellen und alle Details wie Einsätze und Schrauben genau zu positionieren.

3. Materialauswahl und Wärmebehandlung

Durch die Auswahl geeigneter Materialien und den Einsatz von Verfahren wie Vakuumabschrecken und Tempern wird sichergestellt, dass die mechanischen Eigenschaften der Matrize den Gebrauchsanforderungen entsprechen.

4. Präzisionsbearbeitung

Nach der Grobbearbeitung (unter Berücksichtigung von Aufmaßen), der Endbearbeitung (Gewährleistung der Präzision), der Sonderbearbeitung (Erodieren, Drahtschneiden usw.) und dem Polieren wird ein Hochglanzfinish erreicht.

5. Montage und T0-Probeformung

Nach dem Zusammenbau aller Komponenten erfolgt eine Probeformung. Prozessparameter werden angepasst, die Form modifiziert und optimiert, bis das Stanzteil den Zeichnungsanforderungen entspricht.

Entwicklungstrends

Die Formenindustrie zeichnet sich durch vier Haupttrends aus: Anpassung an leichte, hochfeste Materialien; Erreichen von Präzision und Intelligenz im gesamten Prozess; integrierte Mehrprozessautomatisierung; Verkürzung der Entwicklungszyklen durch digitale Zwillingstechnologie; und Kosten senken.

Das SIKAIDA-Stanzwerkzeug für die Außenverkleidung der Motorhaube stellt das fortschrittlichste Stanzwerkzeug dar. Mit einem Entwicklungszyklus von 8 bis 15 Monaten und Kosten zwischen Millionen und mehreren zehn Millionen Yuan dient es als Maßstab für die Messung der Stärke professioneller Formenfabriken. SIKAIDA wird seine Technologie weiter verbessern, um den High-End-Anforderungen der globalen Automobilindustrie gerecht zu werden.

Häufig gestellte Fragen:

F1: Welche Materialien werden typischerweise in der Stanzform für die Außenverkleidung von Motorhauben verwendet?

A1: Für die Formbasis wird üblicherweise hochwertiger Kohlenstoffbaustahl (z. B. 45#, Q235) verwendet, während für die Arbeitsteile kohlenstoff- und chromhaltiger Werkzeugstahl (z. B. Cr12MoV, Cr12) und Schnellarbeitsstahl (z. B. W6Mo5Cr4V2) usw. verwendet werden, die einer entsprechenden Wärmebehandlung unterzogen werden, um die erforderliche Härte und Verschleißfestigkeit zu erreichen.

F2: Wie lang ist der Herstellungszyklus für Stanzformen für Motorhaubenaußenbleche?

A2: Stanzwerkzeuge für Motorhaubenaußenbleche von Kraftfahrzeugen weisen komplexe Strukturen und hohe Präzisionsanforderungen auf. Der Herstellungszyklus beträgt in der Regel 8–15 Monate, abhängig von der Komplexität des Produkts, den technischen Anforderungen und den Fertigungskapazitäten. Aufgrund seines langen Entwicklungszyklus und der hohen Kosten ist es ein wichtiger Maßstab für die Messung der Gesamtstärke eines Formenbauunternehmens.
