Stanzform für rechte Seitenverkleidung im Automobilbereich

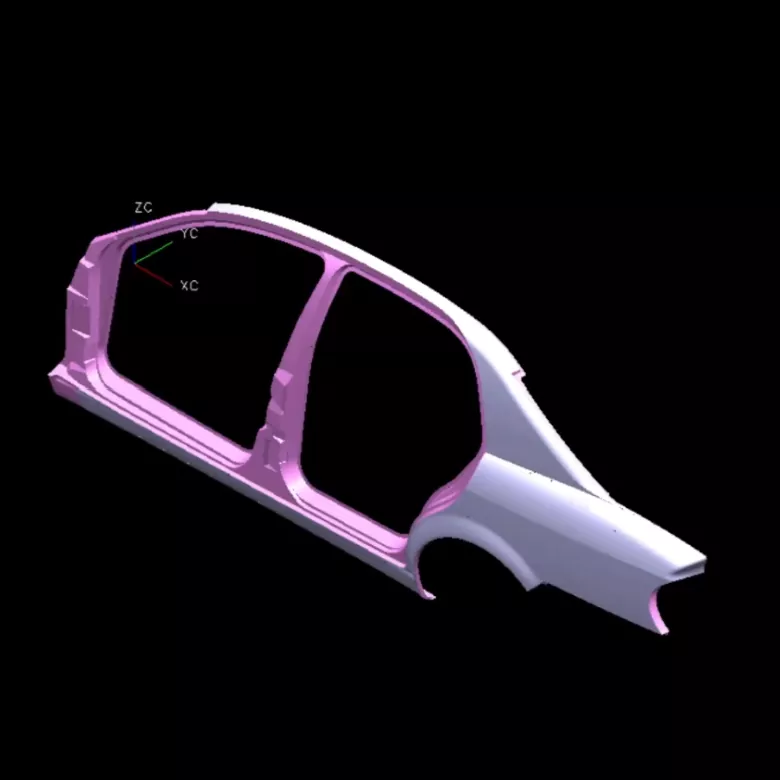

SIKAIDAs Automotive-Stanzwerkzeug für die rechte Seitenwand ist ein großes, hochpräzises Werkzeugsystem, das aus mehreren Komponenten besteht und in der Lage ist, die Formungsanforderungen der rechten Seitenwand (Außenwand, Innenwand, Verstärkungsrippen usw.) zu erfüllen. Als professioneller Zulieferer kontrolliert SIKAIDA die Qualität streng, um die stabile Produktion hochwertiger Seitenwandteile sicherzustellen und eine effiziente Produktion für Automobilhersteller zu unterstützen.

Produktdetails

1. Großräumige und komplexe Struktur

Die Stanzform für das rechte Seitenteil der Automobilindustrie hat eine enorme Größe (über 1,5 Meter lang und über 0,8 Meter breit) und eine komplexe Form, die in der Lage ist, wichtige Merkmale wie Türfenster, Montagepositionen für Rückspiegel und Verstärkungsrippen zu formen.

2. Hohe Präzision und hohe Qualitätsanforderungen

Die Formoberfläche wurde für Teile mit Seitenverkleidungsoptik entwickelt und ist fehlerfrei, mit einer Maßgenauigkeit von ±0,05 mm, einer spiegelähnlichen Oberflächenbeschaffenheit (Ra ≤ 0,4 μm) und glatten, gratfreien Kanten.

3. Komplexe Umformprozesse

Durch die Integration fortschrittlicher Prozesse wie Tiefziehen, Besäumen und Stanzen, Bördeln, Verstärkungsrippenpressen und kontinuierliches Formen mit mehreren Stationen wird die Umformung komplexer Teile effizient abgeschlossen.

4. Präzisionsführungs- und Einstellsystem

Ausgestattet mit hochpräzisen Führungssäulen und Buchsen, einstellbaren Druckringen, beweglichen Nockenschiebern und einem Stickstofffeder-/Hydrauliksystem, das Prägegenauigkeit und Stabilität gewährleistet.

5. Fortschrittliches Kühl- und Schmiersystem

Ausgestattet mit zirkulierender Wasserkühlung, automatischer Schmierung und Druckluft-Spülsystemen eignet es sich für das Hochgeschwindigkeitsstanzen, verlängert die Lebensdauer der Form und gewährleistet eine stabile Produktion.

Produktmerkmale und Anwendungen

1. Integrales Formen: Einteiliges Formen reduziert das Schweißen und verbessert die Effizienz;

2. Hocheffiziente Produktion: Anpassbar an Hochgeschwindigkeitsautomatisierung, Zykluszeit 15–20 Sekunden;

3. Hohe Materialausnutzung: Optimiertes Layout, Ausnutzungsgrad ≥85 %;

4. Gute Konsistenz: Gestanzte Teile haben eine stabile Qualität und eine starke Austauschbarkeit;

5. Starke Anpassungsfähigkeit: Austauschbare Komponenten können an verschiedene Fahrzeugmodelle angepasst werden, wodurch die Kosten gesenkt werden.

Einführung in den Herstellungsprozess

1. Produktanalyse und Prozessdesign: Das Stanzwerkzeug für die rechte Seitenwand der Automobilindustrie verwendet CAE-Software, um die Formbarkeit des Stanzens zu analysieren, den Prozess zu optimieren und die optimale Stanzlösung zu ermitteln.

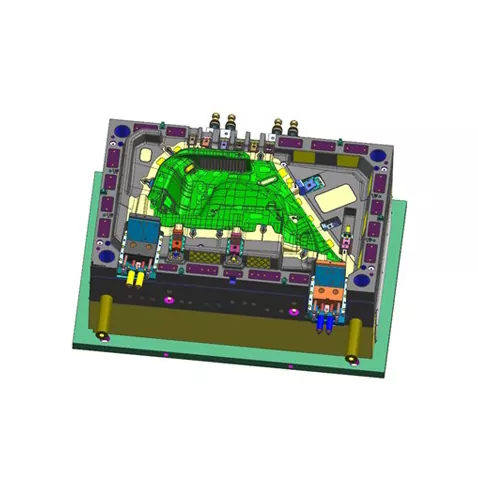

2. Formdesign: Vollständiges 3D-Design mit UG und CATIA zur Verbesserung zentraler Mechanismen wie Führung und Kühlung.

3. Materialauswahl: Die Formbasis besteht aus 45er-Stahl und die Arbeitsteile bestehen aus Werkzeugstählen wie Cr12MoV, wobei stark beanspruchte Bereiche verstärkt sind.

4. Präzisionsbearbeitungsprozess: Grobbearbeitung, Endbearbeitung (CNC, Drahtschneiden) und Oberflächenbehandlung (Abschrecken, Polieren, Nitrieren) gewährleisten Formpräzision und Verschleißfestigkeit.

5. Montage und Fehlerbehebung Nach der Präzisionsmontage wird die Matrize auf der Maschine getestet, die Parameter werden angepasst und in der Serienproduktion wird die Stabilität der Matrize überprüft.

Das SIKAIDA Automotive-Stanzwerkzeug für die rechte Seitenwand ist ein Kernstück der Ausrüstung in der Automobilherstellung. Der Entwicklungszyklus beträgt 8 bis 15 Monate und die Kosten sind hoch, was es zu einem Schlüsselindikator für die Stärke eines Unternehmens macht. Unsere Fabrik in China verfügt über die volle Produktionskapazität und wird weiterhin innovativ sein und unseren Kunden auf der ganzen Welt hochwertige Werkzeuglösungen zum gegenseitigen Nutzen anbieten.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise für das Stanzwerkzeug für die rechte Seitenverkleidung der Automobilindustrie verwendet?

A1: Für die Matrizenbasis wird üblicherweise Standard-Kohlenstoffbaustahl (z. B. 45-Stahl) verwendet, während für die Arbeitsteile Werkzeugstahl mit hohem Kohlenstoff- und Chromgehalt (z. B. Cr12MoV, DC53) verwendet wird. Bereiche mit hohem Verschleiß können mit Hartmetall behandelt oder einer Oberflächenverstärkungsbehandlung unterzogen werden.

F2: Wie lang ist der Produktionszyklus für ein Stanzwerkzeug für die rechte Seitenwand eines Automobils?

A2: Die Stanzform für das rechte Seitenteil der Automobilindustrie ist das Ergebnis von Technologie, Erfahrung und Handwerkskunst. Der Entwicklungszyklus ist lang (in der Regel 8 bis 15 Monate) und die Kosten hoch (Millionen bis mehrere zehn Millionen RMB), was es zu einem Schlüsselindikator für die Gesamtstärke eines Stanzformunternehmens macht. Während sich die Automobilindustrie in Richtung neuer Energie, Intelligenz und Leichtbau entwickelt, werden die technischen Anforderungen an ihre Formen weiter steigen.
