Stanzform für die Innenverkleidung des Kofferraumdeckels für Kraftfahrzeuge

Das SIKAIDA Automotive-Stanzwerkzeug für Kofferraumdeckel-Innenbleche ist ein großes, komplexes und hochpräzises integriertes Formsystem, mit dem kaltgewalzte Stahl-, Edelstahl-, Aluminiumlegierungs- und andere Metallbleche in qualifizierte Kofferraumdeckel-Innenbleche gestanzt werden. Es handelt sich nicht um eine einzelne Form, sondern um ein Mehrstationen- oder Verbundformsystem, das Form-, Beschnitt-, Stanz- und Bördelprozesse in einem Arbeitsgang durchführen kann. Es ist ein Maßstab für die Formtechnologie für Karosserieteile im Automobilbereich und bestimmt direkt das Aussehen, die Passform und die strukturelle Leistung des Endprodukts.

Kernproduktfunktionen

1. Große Größe und komplexe Struktur

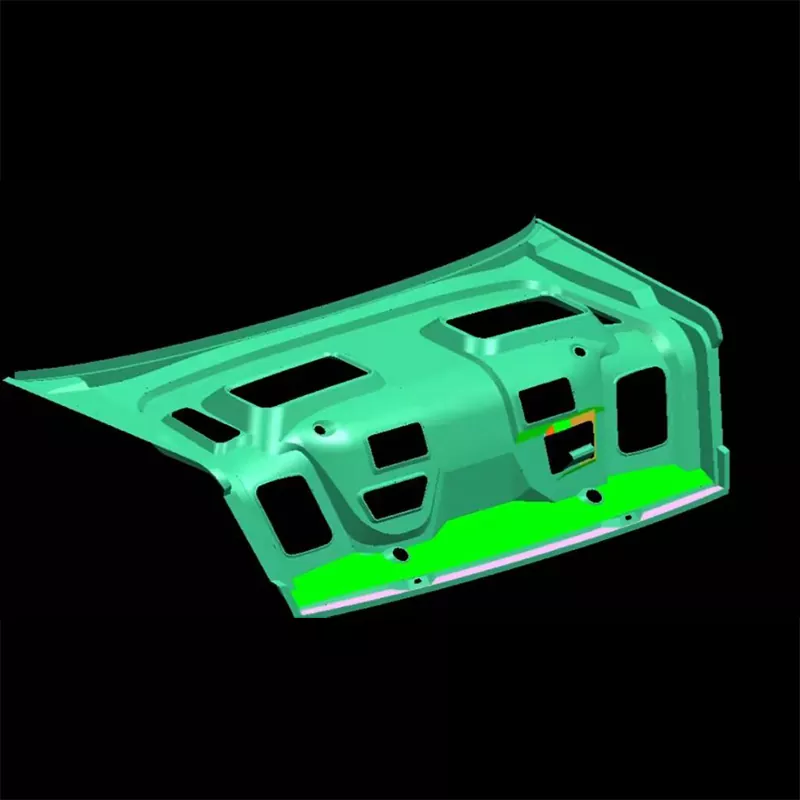

Die Innenbleche des Kofferraumdeckels sind typischerweise über 1,2 Meter lang und 0,8 bis 1,0 Meter breit und weisen komplexe Formen auf, darunter Verstärkungsrippen, Befestigungslöcher und Flanschstrukturen. Das Stanzwerkzeug für die Innenverkleidung des Kofferraumdeckels von Kraftfahrzeugen nutzt zahlreiche Freiformflächen und eine kontinuierliche Bearbeitung in mehreren Stationen, um eine präzise Formung komplexer Konturen zu gewährleisten.

2. Ultrahohe Präzision und Oberflächenqualität

Als äußeres und strukturelles Bauteil weist die Innenverkleidung des Kofferraums keine Kratzer, Falten oder Risse auf. SIKAIDA-Formen zeichnen sich durch ultraglatte Oberflächen, gleichmäßige Spannungsverteilung und optimierten Materialfluss aus, der durch hochpräzise Bearbeitung und fortschrittliche Oberflächenbehandlungstechnologien erreicht wird.

3. Kompatibilität mit mehreren Materialien

Die Formstruktur ist mit verschiedenen Blechmaterialien wie kaltgewalztem Stahl, verzinktem Stahl, Edelstahl und Aluminiumlegierungen kompatibel und für die Umformleistung und Rückfederungseigenschaften verschiedener Materialien optimiert. Für eine flexible Produktion können spezielle Positionierungs- und Erkennungssysteme integriert werden.

4. Komplexer Umformmechanismus und Automatisierung

Für zahlreiche negative Winkel und hinterschnittene Strukturen ist die Stanzform für die Innenverkleidung des Kofferraumdeckels für Kraftfahrzeuge mit einem kompletten Keil-, Schieber- und hydraulischen Formmechanismus ausgestattet, gekoppelt mit einem automatischen Vorschub, einer präzisen Positionierung und einem stabilen Entladesystem, was eine zuverlässige unbemannte Massenproduktion ermöglicht.

5. Intelligente Überwachung und Steuerung

Die Form integriert Drucksensoren, Verschiebungsdetektoren und Temperaturregler, um eine Echtzeitüberwachung des Formprozesses, eine Selbstoptimierung der Parameter und eine Rückverfolgbarkeit der Qualität zu erreichen und so die Konsistenz der Chargenprodukte sicherzustellen.

Anwendungsbereiche

SIKAIDA-Stanzwerkzeuge für Kofferrauminnenbleche werden häufig in verschiedenen Personenkraftwagen und verwandten Bereichen eingesetzt:

- Limousinen, Schräghecklimousinen, SUVs, MPVs

- Neue Energiefahrzeuge (rein elektrisch, Plug-in-Hybrid, Hybrid)

- Herstellung von Automobilteilen

- Kfz-Ersatzteilmarkt für Reparaturen und Ersatzteile

Mit der Entwicklung von Leichtbaufahrzeugen wird der Einsatz von Kofferrauminnenverkleidungen aus Aluminiumlegierung immer weiter verbreitet. Unsere Formtechnologie wird ständig weiterentwickelt, um sich an höhere Material- und Prozessanforderungen anzupassen.

Herstellungsprozess

1. Produktanalyse und CAE-Simulation

Das Prägewerkzeug für die Innenverkleidung des Kofferraumdeckels für Kraftfahrzeuge nutzt AutoForm- und Dynaform-Software zur Formbarkeitsanalyse, Rückfederungsvorhersage und Dickenverteilungssimulation, um Formfehler wie Risse, Faltenbildung und Rückfederung proaktiv zu vermeiden.

2. Formenbau

Vollständiger 3D-Entwurf mit UG-, CATIA- und SolidWorks-Software, einschließlich Oberflächendesign, Führungs-, Entlade- und Positionierungssystemen, vollständig abgestimmter Materialeigenschaften und Geräteparameter.

3. Materialauswahl

- Arbeitsteile: Cr12MoV, SKD11, W6Mo5Cr4V2 (hohe Härte, hohe Verschleißfestigkeit)

- Grundkörper: 45# Stahl, Q235 (hohe Festigkeit, hohe Steifigkeit)

- Führungspfosten und Buchsen: Lagerstahl, SUJ2 (stabile Präzision)

4. Präzisionsbearbeitung

- Grobbearbeitung: Portalfräsen, Drahterodieren

- Endbearbeitung: Hochgeschwindigkeits-CNC (Genauigkeit ± 0,01 mm), Schleifen, Polieren

- Sonderbearbeitung: Elektroerosion (EDM), Elektropolieren

- Oberflächenbehandlung: Nitrieren, Verchromen, DLC-Beschichtung

5. Zusammenbau und T0-Testform

Nach Abschluss der Montage und Präzisionsprüfung aller Teile werden Probeformung und Erststückprüfung durchgeführt. Kontinuierliche Formenmodifikationen und -optimierungen werden durchgeführt, bis eine stabile Massenproduktion erreicht ist.

Entwicklungstrends

1. Leichtbau und integriertes Formen: Durch die Verwendung von Aluminiumlegierungen und hochfestem Stahl werden mehrere Komponenten in einer einzigen Einheit integriert, wodurch die Anzahl der Teile und Verbindungspunkte reduziert wird.

2. Thermoform- und Hydroforming-Technologien: Formen werden häufig bei hochfesten Materialien eingesetzt und sind mit fortschrittlichen Temperaturkontrollsystemen und hochtemperaturbeständigen Materialien ausgestattet, wodurch Umformtemperaturen von 500–900 °C erreicht werden.

3. Intelligente Fertigung und Digitalisierung: Durch die Integration von Sensornetzwerken und die Kombination der digitalen Zwillingstechnologie werden virtuelle Inbetriebnahme, vorausschauende Wartung und Prozessselbstoptimierung erreicht.

4. Anwendungen der additiven Fertigung: 3D-Druck wird zur Herstellung komplexer Kühlwasserkanäle und Leichtbaustrukturen eingesetzt, wodurch die Formeffizienz verbessert und Fertigungszyklen verkürzt werden.

5. Multi-Material-Umformtechnologie: Anpassbar an Karosseriestrukturen aus Stahl-Aluminium- und Kunststoff-Metall-Verbundwerkstoffen und erfüllt die besonderen Anforderungen der Multi-Material-Umformung.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in der Stanzform für die Innenverkleidung des Kofferraumdeckels von Kraftfahrzeugen verwendet?

A1: Der Arbeitsteil der Form besteht hauptsächlich aus Werkzeugstahl mit hohem Kohlenstoff- und Chromgehalt (z. B. Cr12MoV, SKD11) und Schnellarbeitsstahl, um eine hohe Härte und Verschleißfestigkeit zu gewährleisten. der Basisteil besteht aus Baustahl wie 45er Stahl und Q235, um die Festigkeit zu gewährleisten; Die Führungssäulen und Buchsen bestehen aus Lagerstahl oder SUJ2. Die Auswahl des Formmaterials wird an unterschiedliche Formmaterialien angepasst. Beispielsweise wird bei der Umformung von Aluminiumlegierungen mehr Wert auf die Antihaftfestigkeit und die Wärmeleitfähigkeit des Materials gelegt.

F2: Wie lang ist der Produktionszyklus für das Stanzwerkzeug für die Innenverkleidung des Kofferraumdeckels für Kraftfahrzeuge?

A2: Vom Entwurf bis zur Auslieferung dauert es in der Regel 8 bis 15 Monate, bis die Stanzform für die Innenverkleidung des Kofferraums eines Automobils hergestellt wird. Der konkrete Zyklus hängt von der Komplexität des Produkts, der Materialart, den Präzisionsanforderungen und dem technischen Niveau des produzierenden Unternehmens ab. Komplexe einteilige Gussformen oder Formen, die neue Materialien verwenden, können einen längeren Entwicklungszyklus haben.

F3: Wie kann die Formqualität des Kofferraum-Innenblechs sichergestellt werden?

A3: Die Sicherstellung der Umformqualität erfordert eine Kontrolle aus mehreren Aspekten: Erstens eine vorläufige CAE-Simulationsanalyse zur Vorhersage potenzieller Umformfehler; zweitens Präzision bei der Formenherstellung, wobei die Oberflächengüte typischerweise Ra0,4 oder höher erfordert; drittens Optimierung der Prozessparameter, einschließlich Druck, Hub und Schmierung; viertens: Einsatz fortschrittlicher Überwachungssysteme zur Überwachung des Umformprozesses in Echtzeit; und fünftens strenge Rohstoffkontrolle und Prozessstabilitätskontrolle.

F4: Wie hoch ist die Lebensdauer der Form?

A4: Je nach Material und Prozess beträgt die Lebensdauer eines Stanzwerkzeugs für die Innenverkleidung eines Kofferraumdeckels in einem Automobil typischerweise zwischen 300.000 und 1.000.000 Zyklen. Der Einsatz hochwertiger Formmaterialien und geeigneter Wärmebehandlungsverfahren in Kombination mit der richtigen Wartung kann die Lebensdauer der Form erheblich verlängern. Die Lebensdauer von Umformwerkzeugen aus Aluminiumlegierungen ist im Allgemeinen länger als die von Umformwerkzeugen aus Stahl.

F5: Wie können die Umformanforderungen verschiedener Materialien erfüllt werden?

A5: Formen müssen speziell für verschiedene Materialien entwickelt werden. Beispielsweise erfordert die Umformung von Stahl eine höhere Umformkraft und eine bessere Schmierung; Die Bildung von Aluminiumlegierungen erfordert die Berücksichtigung der Materialhaftung und der Wärmeleitfähigkeit. und die Umformung von hochfestem Stahl erfordert eine größere Rückfederungskompensation. Durch die Anpassung der Formform, der Prozessparameter und der Oberflächenbehandlung können die Umformeigenschaften unterschiedlicher Materialien angepasst werden.
