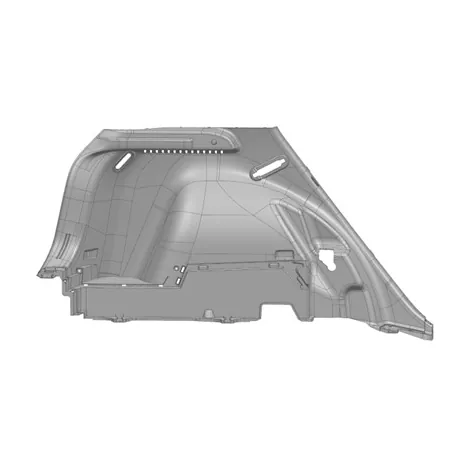

Stanzform für die linke Seitenverkleidung im Automobilbereich

Die SIKAIDA Automotive-Stanzform für die linke Seitenwand ist ein großes, hochpräzises und komplexes Stanzwerkzeugsystem, das von SIKAIDA zum Stanzen der linken integrierten Seitenwand aus Stahl- oder Aluminiumblechen entwickelt wurde. Es handelt sich nicht um eine einzelne Matrize, sondern um ein vollständig integriertes System, das Schlüsselkomponenten wie Stanzmatrizen, Ziehmatrizen, Besäummatrizen und Bördelmatrizen umfasst. Das Fertigungsniveau dieses Produkts repräsentiert direkt den höchsten Standard von Stanzwerkzeugen für Karosserieteile im Automobilbereich und ist ein zentrales Symbol für die umfassende Stärke von SIKAIDA als professioneller Zulieferer in der Stanzformindustrie.

Detaillierte Produktmerkmale

1. Große Größe und komplexe Struktur

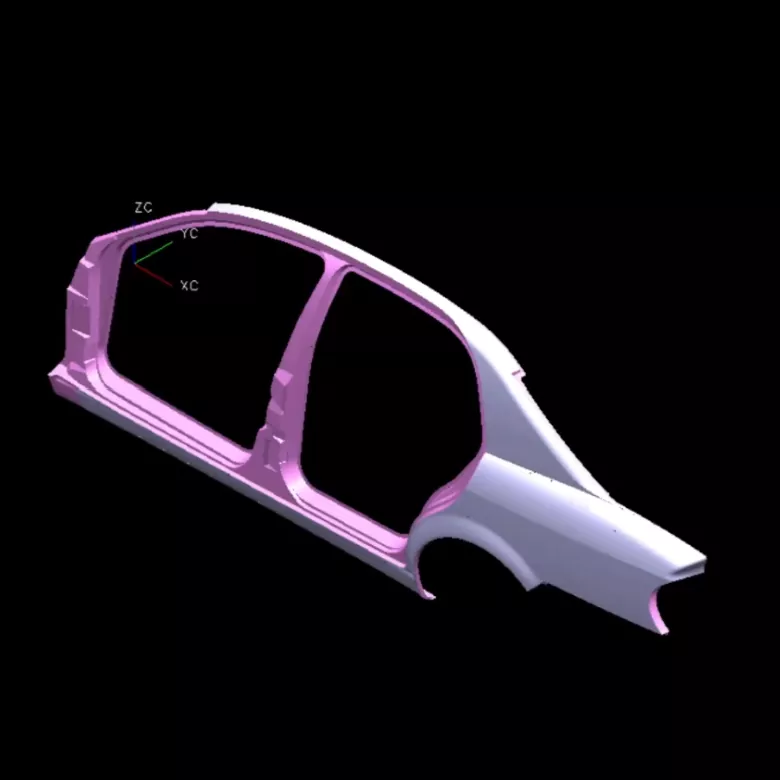

Die linke Seitenwand eines Autos ist groß (normalerweise über 1,5 Meter lang und 0,8 bis 1 Meter breit) und weist eine komplexe Form auf, einschließlich Tiefziehmerkmalen, komplexen Krümmungen, Fensteröffnungen und Merkmalslinien. SIKAIDAs Stanzform für die linke Seitenwand im Automobilbereich kann die Befestigungslöcher, Verstärkungsrippen und Bördeldetails an der Seitenwand präzise formen. Durch professionelle Simulationsanalyse und Optimierung der Formstruktur wird eine angemessene Spannungsverteilung und stabile Umformung gewährleistet.

2. Hohe Präzision und hohe Qualitätsanforderungen

Als wichtiger äußerer Bestandteil eines Autos muss die linke Seitenwand frei von Kratzern, Falten, Dellen und anderen Mängeln sein. SIKAIDA kontrolliert die Qualität streng und stellt strenge Anforderungen an die Oberflächenbeschaffenheit der Form und die Druckverteilung. Die Schlüsselformoberflächen werden fein auf Hochglanz poliert, wodurch Oberflächendefekte wirksam vermieden werden, die durch Reibung zwischen dem Blech und der Form während des Stanzens entstehen.

3. Integrierte Mehrprozessumformung

Das Stanzen der linken Seitenwand erfordert die kontinuierliche Durchführung mehrerer Prozesse, einschließlich Stanzen, Ziehen, Beschneiden und Bördeln. Die SIKAIDA-Stanzform für die linke Fahrzeugseite arbeitet nahtlos mit modernen automatisierten Produktionslinien zusammen und nutzt Robotertransfertechnologie, um eine kontinuierliche Stanzung an mehreren Stationen zu erreichen. Dadurch wird Produktionseffizienz mit gleichbleibender Produktqualität in Einklang gebracht, und das wissenschaftliche Prozesslayout verkürzt die Produktionszyklen und senkt die Kosten.

4. Komplexes Führungs- und Ausgleichssystem

Um den komplexen Formen und großen Abmessungen der Seitenwände gerecht zu werden, ist die Matrize mit einem hochpräzisen Führungssystem (Führungssäulen, Führungshülsen, seitliche Führungsplatten) ausgestattet, um ein präzises Schließen der oberen und unteren Matrizen zu gewährleisten. Ein umfassendes Ausgleichssystem (Stickstofffedern, mechanische Ausgleichsblöcke) sorgt für stabiles und sicheres Stanzen und verlängert die Lebensdauer der Matrize.

5. Fortschrittliches Schmier- und Belüftungssystem

Die Matrize verfügt über ein komplexes automatisches Schmiersystem, das beim Stanzen automatisch Schmiermittel aufträgt, wodurch die Reibung zwischen Blech und Matrize verringert und die Umformqualität verbessert wird. Große Ziehsteine ​​sind mit einem Mehrpunkt-Entlüftungssystem ausgestattet, um Falten, Dellen und andere Verformungsfehler durch eingeschlossene Luft zu verhindern.

Produktmerkmale und Anwendungen

Das SIKAIDA Automotive-Stanzwerkzeug für die linke Seitenwand wird hauptsächlich bei der Herstellung von Seitenwänden für Personenkraftwagen wie Limousinen, SUVs und MPVs verwendet. Es kann auch bei der Herstellung von Fahrerhausseitenwänden und anderen Verkleidungen für Nutzfahrzeuge eingesetzt werden. Die Formen bestehen aus hochfestem legiertem Stahl, wobei die Schlüsselflächen einer Wärmebehandlung und Präzisionspolitur unterzogen werden, was zu hoher Verschleißfestigkeit, hoher Präzision und langer Lebensdauer führt. Als professionelle Fabrik mit umfangreicher Produktionserfahrung kann SIKAIDA Formlösungen an unterschiedliche Fahrzeugmodelle und Kundenbedürfnisse anpassen und so den vielfältigen Produktionsanforderungen der Automobilindustrie gerecht werden.

Einführung in den Herstellungsprozess

1. Produktanalyse und CAE-Simulation

Vor der Formenkonstruktion nutzt SIKAIDA professionelle Stanzsimulationssoftware wie AutoForm und Dynaform, um die Formbarkeit, Dehnung und Rückfederung der Seitenteile vorherzusagen, Qualitätsrisiken im Voraus zu identifizieren, Prozesslösungen und Formenstrukturen zu optimieren und Versuchs- und Änderungskosten zu reduzieren.

2. Formenbau

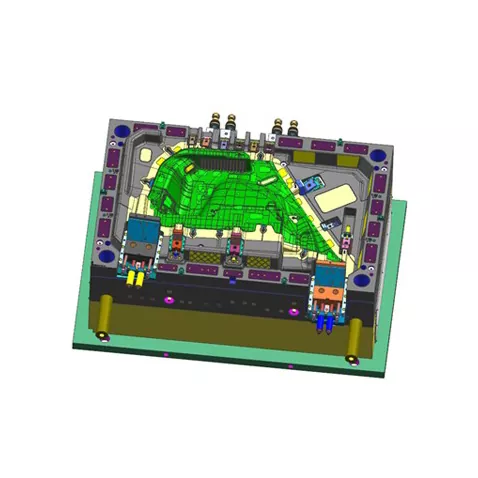

Zur Vervollständigung des vollständigen 3D-Designs aller Komponenten, einschließlich Oberform, Unterform und Druckring, wird fortschrittliche 3D-Konstruktionssoftware wie UG und CATIA verwendet. Faktoren wie Blechdicke und Rückfederungskompensation werden vollständig berücksichtigt, um die Genauigkeit und Stabilität der Form sicherzustellen. Das Entwurfsschema wird von professionellen Ingenieuren überprüft und bestätigt.

3. Materialauswahl

Für das Substrat der Automobil-Stanzform für die linke Seitenwand wird hochwertiger Kohlenstoffbaustahl (z. B. 45-Stahl) oder legierter Baustahl (z. B. 42CrMo) verwendet, um Zähigkeit und Steifigkeit zu gewährleisten. Für die Arbeitsteile (Profile, Schneidkanten) wird Werkzeugstahl mit hohem Kohlenstoff- und Chromgehalt (z. B. Cr12MoV, SKD11) oder pulvermetallurgischer Stahl verwendet, um eine hohe Härte, hohe Verschleißfestigkeit und eine längere Lebensdauer der Form zu gewährleisten.

4. Präzisionsbearbeitung

- Grobbearbeitung: Die Erstbearbeitung erfolgt mit einer großen Portalfräsmaschine oder einem CNC-Portalbearbeitungszentrum unter Berücksichtigung der Schlichtbearbeitung.

- Endbearbeitung: Die Präzisionsbearbeitung von Profilen und Schneidkanten im Hochgeschwindigkeits-CNC-Bearbeitungszentrum gewährleistet Maßhaltigkeit und Oberflächenrauheit.

- Sonderbearbeitung: Die Funkenerosion (EDM) wird zur Bearbeitung komplexer Profile und Ecken eingesetzt; Drahterodieren wird zur Bearbeitung präziser Löcher und Konturen eingesetzt; Durch Abschrecken und Anlassen wird eine Härte von 48–52 HRC erreicht.

- Oberflächenbehandlung: Die Profile werden hartverchromt oder nitriert, um die Härte und Verschleißfestigkeit zu verbessern. Außerdem werden Rostschutz und Entfettung durchgeführt.

5. Zusammenbau und Debugging (T0-Testform)

Alle Komponenten werden zu einer kompletten Form zusammengebaut und zum Probeformen auf der Stanzausrüstung installiert. Professionelle Techniker passen Prozessparameter wie Druck und Hub immer wieder an, bis ein qualifiziertes Teil entsteht. Nach der Erststückkontrolle und der Bestätigung der Maßmessung erfolgt die Auslieferung an den Kunden.

Entwicklungstrends

1. Ultragroßes integriertes Formteil

Die Automobil-Seitenwände entwickeln sich zu größeren integrierten Strukturen, die eine höhere Formtonnage (bis zu 2000 Tonnen und mehr) und Dimensionsstabilität erfordern. SIKAIDA optimiert kontinuierlich die Design- und Verarbeitungstechnologie und ermöglicht die Entwicklung extrem großer integrierter Seitenwand-Stanzformen, um den Anforderungen von Fahrzeugen mit neuer Energie und Modellen der nächsten Generation gerecht zu werden.

2. Leichte Materialanwendung

Mit der Entwicklung des Automobilleichtbaus werden neue Materialien wie hochfester Stahl und Aluminiumlegierungen in großem Umfang eingesetzt. SIKAIDA optimiert den Formaufbau und die Oberflächenbehandlungstechnologie, um sie an die Umformeigenschaften neuer Materialien anzupassen (z. B. werden Ziehsteine ​​aus Aluminiumlegierungen mit speziellen Beschichtungen und Schmiersystemen ausgestattet).

3. Intelligente Fertigung und Digitalisierung

In die Form sind Druck- und Temperatursensoren eingebettet, die die Prägeparameter in Echtzeit überwachen und so eine vorausschauende Wartung und Prozessoptimierung ermöglichen. In Kombination mit der Digital-Twin-Technologie für virtuelles Debugging kann der Entwicklungszyklus um 20–30 % verkürzt und so die F&E-Effizienz verbessert werden.

4. Schneller Werkzeugwechsel und Automatisierung

Für vielfältige Kleinserienproduktionsanforderungen verfügt die Form über eine Struktur für den schnellen Werkzeugwechsel (schnelles Spannen, automatische Positionierung), gekoppelt mit automatisierten Robotern und optischen Inspektionssystemen, wodurch ein hoher Automatisierungsgrad bei der Stanzproduktion erreicht und die Produktionsflexibilität verbessert wird.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise für die Stanzform für die linke Automobil-Seitenwand verwendet?

A1: Für die Formbasis wird üblicherweise hochwertiger Kohlenstoffbaustahl (z. B. 45-Stahl) oder legierter Baustahl (z. B. 42CrMo) verwendet. Für die Arbeitsteile (Profile, Schneidkanten) wird Werkzeugstahl mit hohem Kohlenstoff- und Chromgehalt (z. B. Cr12MoV, SKD11) oder pulvermetallurgischer Stahl verwendet, um eine hohe Härte (48–52 HRC) und eine hohe Verschleißfestigkeit zu gewährleisten. Einige High-End-Formen verwenden Hartmetall oder Oberflächenbeschichtungstechnologie, um die Lebensdauer zu verbessern.

F2: Wie lang ist der Herstellungszyklus für eine Stanzform für die linke Seitenwand eines Automobils?

A2: Der Herstellungszyklus für Stanzwerkzeuge für die linke Seitenwand eines Automobils liegt typischerweise zwischen 8 und 15 Monaten, abhängig von Faktoren wie der Komplexität des Teils, den Präzisionsanforderungen und der Produktionskapazität. Der Entwicklungszyklus für Seitenwandformen mit komplexer gekrümmter Oberfläche kann mehr als 15 Monate dauern, während Formen mit einfacher Struktur innerhalb von 8 bis 10 Monaten abgeschlossen sein können. Der gesamte Prozess, vom Entwurf und der Verarbeitung bis hin zur Montage und Fehlerbehebung, erfordert die Zusammenarbeit mehrerer Abteilungen.
