Stanzformen für die Montage der Vorderradaufhängung im Automobilbereich

SIKAIDA Automotive-Stanzwerkzeuge für die Vorderradaufhängung sind speziell für die Massenproduktion und hochpräzise Fertigung von Aufhängungsstrukturkomponenten konzipiert und erfüllen die Anforderungen an Maßgenauigkeit, Steifigkeit, Ermüdungslebensdauer und Kollisionssicherheit. Sie werden häufig in verschiedenen Fahrzeugtypen eingesetzt, darunter Pkw, Nutzfahrzeuge und Elektrofahrzeuge.

Kerntechnologiefunktionen:

1. Komplexe räumliche Strukturbildung

Präzise Steuerung des dreidimensionalen Materialflusses und der Dehnung in Aufhängungskomponenten mit einer entscheidenden Maßgenauigkeit von ±0,05 mm und einer räumlichen Positionsgenauigkeit von ±0,1 mm. Durch den Einsatz der progressiven Umformtechnologie mit mehreren Durchgängen werden Materialverdünnung und Spannungskonzentration vermieden.

2. Hochfestes tragendes Design

Kompatibel mit hochfestem Stahl und Leichtbaulegierungen, hochpräzise Umformung hochbeanspruchter Bereiche und kritischer Strukturen, mit Geradheit ≤0,08 mm/m und Parallelität ≤0,12 mm. Professionelle Technologie sorgt für eine stabile Materialleistung.

3. Präzisionslochbearbeitungstechnologie

Integriert mehrere Prozesse und führt die hochpräzise Lochformung in einem einzigen Stanzvorgang durch. Lochgenauigkeit ±0,03 mm und Lochdurchmesser-Zylindrizität ≤0,05 mm, basierend auf einem hochpräzisen Führungssystem zur Gewährleistung der Lochqualität.

4. Mehrkomponenten-Schweißintegration

Modularer Aufbau von Stanzwerkzeugen für die Montage der Vorderradaufhängung im Automobilbereich mit reservierten Schweißstrukturen, Materialausnutzung ≥85 %, schneller Formwechselanpassungsfähigkeit für die Produktion mehrerer Fahrzeuge sowie verbesserter Montagegenauigkeit und struktureller Festigkeit durch Schweißverformungskontrolle.

5. Dynamische Leistungs- und Sicherheitsoptimierung

Durch hochpräzise Führung und Echtzeitüberwachung mit einer Oberflächengenauigkeit von ±0,02 mm verlängert eine optimierte Spannungsverteilung die Ermüdungslebensdauer und ein verbessertes Energieabsorptionsdesign verbessert die Kollisionssicherheit.

6. Intelligente Prozesssteuerung

Durch den Einsatz von CAE-Software zur Parameteroptimierung werden ein Drei-Regelkreis-Steuerungssystem und intelligente Überwachungsgeräte eingesetzt, um eine Echtzeitüberwachung des Umformprozesses zu erreichen und so eine gleichbleibende Qualität in der Massenproduktion sicherzustellen.

Anwendungsbereiche

Wird häufig in Vorderradaufhängungssystemen von Personenkraftwagen, Nutzfahrzeugen, SUVs, Elektrofahrzeugen, Hochleistungsrennwagen, Lastkraftwagen und Bussen eingesetzt und passt sich den spezifischen Anforderungen verschiedener Fahrzeugmodelle an.

Herstellungsprozess

1. Produktdesign und Simulation

Mithilfe der CAE-Simulationstechnologie werden Formbarkeitsanalysen, Rückfederungsberechnungen und dynamische Optimierungen durchgeführt, um Datenunterstützung für die Formenkonstruktion bereitzustellen.

2. Formstrukturdesign

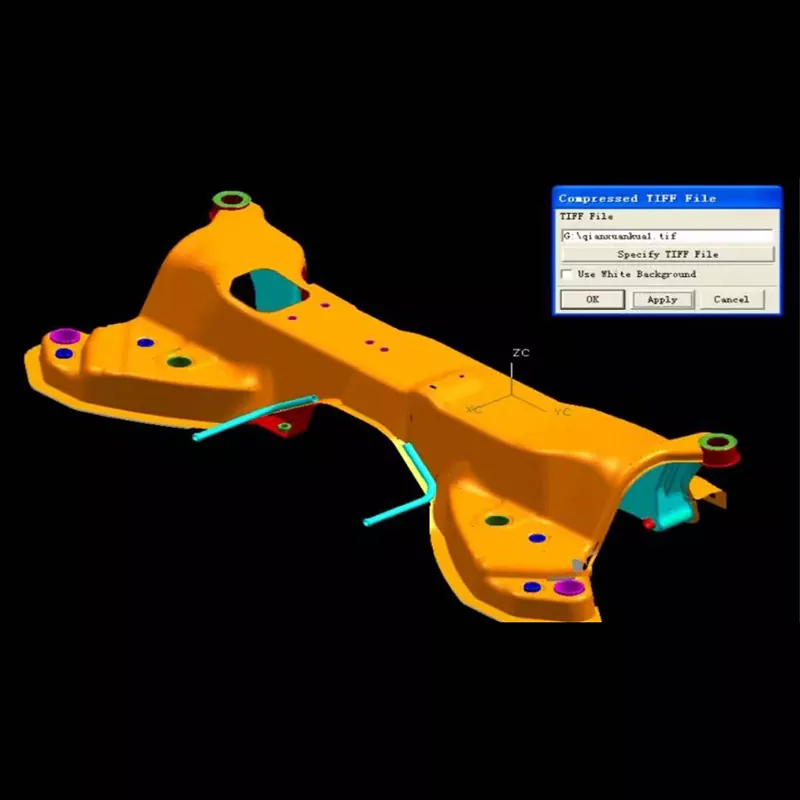

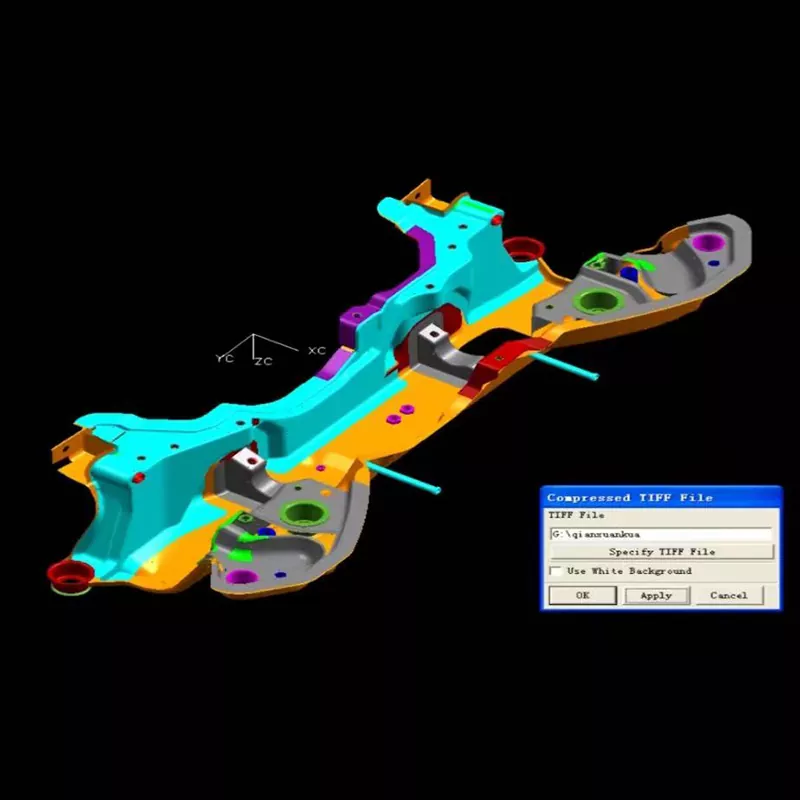

Durch professionelle Software für vollständiges 3D-Design wird ein modulares Konzept zur Anpassung an automatisierte Produktionslinien übernommen, das die Fehlerbehebung und Wartung von Formen erleichtert.

3. Materialauswahl

Die Arbeitsteile bestehen aus hochhartem Formstahl und Speziallegierungen; Formrahmen und Normteile bestehen aus geeignetem Stahl; und die Hohlraumoberflächen werden einer speziellen Behandlung unterzogen, um Reibung und Adhäsion zu reduzieren.

4. Präzisionsbearbeitungsprozess

Stanzwerkzeuge für die Montage der Vorderradaufhängung im Automobilbereich werden einer Schrupp-, Endbearbeitungs- und Oberflächenbehandlung unterzogen. Spezielle Geräte gewährleisten die Bearbeitungsgenauigkeit und erreichen eine Oberflächenrauheit von Ra0,2–0,4 μm. Schlüsselbereiche werden gestärkt.

5. Montage und Debugging

Nach der Präzisionsmontage werden die Teile einer Druckprüfung und Fehlerbehebung unterzogen. Erststückkontrolle und Chargenversuche optimieren die Parameter, um eine stabile Produktion und Produktzuverlässigkeit zu gewährleisten.

Entwicklungstrends

Die Branche entwickelt sich in fünf Hauptrichtungen: leichte und hochfeste Integration, Präzision und dynamische Optimierung, schneller Formwechsel und flexible Produktion, digitales virtuelles Debugging und umweltfreundliche nachhaltige Fertigung, wobei sie sich an die Elektrifizierungs- und Intelligenztrends in der Automobilindustrie anpasst.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in Stanzformen für die Vorderradaufhängung von Kraftfahrzeugen verwendet?

A1: Für Arbeitsteile werden hauptsächlich Formstähle mit hoher Härte wie SKD11, Cr12MoV und DC53 verwendet. Für das Tiefziehen von Formteilen und hochbeanspruchten Belastungsbereichen wird pulvermetallurgischer Schnellarbeitsstahl oder Hartmetall verwendet. Für die Formbasis wird Baustahl wie 45-Stahl und Q235-Stahl verwendet, während für Standardteile wie Führungssäulen und Führungsbuchsen Lagerstahl GCr15 verwendet wird. Bei extrem anspruchsvollen räumlich gekrümmten Oberflächen werden teilweise Keramik- oder Diamantbeschichtungsmaterialien eingesetzt, um die Verschleißfestigkeit und Lebensdauer der Form sicherzustellen.

F2: Wie lang ist der Produktionszyklus für Stanzformen für die Vorderradaufhängung im Automobilbereich?

A2: Abhängig von der Komplexität und den Präzisionsanforderungen der Vorderradaufhängungsbaugruppe beträgt der Produktionszyklus typischerweise 18–26 Wochen. Standardformen für die Montage der Vorderradaufhängung benötigen etwa 18 Wochen, Formen für komplexe räumliche Strukturen 22 Wochen und extrem große oder leichte Formen für die Montage der Vorderradaufhängung können mehr als 26 Wochen erfordern. Der spezifische Zyklus hängt von der Komplexität der Vorderradaufhängungsstruktur, der Schwierigkeit der räumlichen Gestaltung und den dynamischen Leistungsanforderungen ab.

F3: Wie hoch ist die Lebensdauer der Form?

A3: Unter normalen Einsatz- und Wartungsbedingungen kann die Lebensdauer der Stanzwerkzeuge für die Vorderradaufhängung über 250.000 Zyklen erreichen. Durch hochwertige Materialauswahl, richtige Wärmebehandlung und Präzisionsbearbeitung kann die Lebensdauer einiger Matrizen 450.000 Zyklen erreichen. Bereiche mit hohem Verschleiß wie tiefgezogene Umformteile, stark beanspruchte Lagerflächen und Präzisionslöcher erfordern regelmäßige Wartung und Austausch, um Produktqualität und Umformstabilität sicherzustellen.

F4: Wie kann die Präzision und dynamische Leistung der Vorderradaufhängung sichergestellt werden?

A4: Durch die Optimierung der Umformprozessparameter durch CAE-Analyse, den Einsatz eines hochpräzisen Führungssystems, die Kontrolle der Materialrückfederung und der Dickenverteilung sowie die regelmäßige Überprüfung und Aufrechterhaltung der Formgenauigkeit kann die Maßgenauigkeit der Vorderradaufhängungsbaugruppe auf ±0,05 mm kontrolliert werden und die Passflächengenauigkeit kann ±0,02 mm erreichen. Gleichzeitig stellen angemessene Strukturdesign- und Wärmebehandlungsprozesse sicher, dass die Vorderradaufhängungsbaugruppe über ausreichende strukturelle Festigkeit und dynamische Leistung verfügt.

F5: Was sind die wichtigsten Kontrollpunkte im Herstellungsprozess von Stanzformen für die Montage der Vorderradaufhängung in der Automobilindustrie?

A5: Zu den wichtigsten Kontrollpunkten bei der Herstellung von Formen für die Montage der Vorderradaufhängung gehören: ① Präzise Bearbeitung komplexer räumlicher Oberflächen, um geometrische Genauigkeit sicherzustellen; ② Umformqualität hochfester Tragstrukturen zur Gewährleistung von Position und Festigkeit; ③ Bearbeitungsgenauigkeit von Präzisionslöchern zur Gewährleistung der Montagequalität; ④ Festigkeit von mehrteiligen geschweißten integrierten Strukturen; ⑤ Wärmebehandlungsverfahren zur Gewährleistung von Härte und Zähigkeit. Jeder Kontrollpunkt erfordert eine strenge Qualitätsprüfung und Prozesskontrolle, insbesondere für die präzise Kontrolle komplexer räumlicher Strukturbildung und hochfester tragender Bereiche.
