Stanzformen für kleine Halterungen im Automobilbereich

Kleine Automobilhalterungen sind wichtige tragende Komponenten, die zum Stützen von Baugruppen, zum Fixieren von Positionen, zum Verbinden von Strukturen und zum Übertragen von Lasten verwendet werden. SIKAIDA Automotive-Stanzformen für kleine Halterungen wurden speziell für verschiedene Präzisionshalterungen, beispielsweise für Motoren und Aufhängungen, entwickelt und integrieren komplexe Halterungen und eine präzise Lochpositionierung, um den strengen Anforderungen der Automobilproduktion gerecht zu werden.

Kernproduktfunktionen

1. Bildung komplexer Stützstrukturen

Trotz der kompakten Größe und der komplexen Struktur der Halterungen kontrollieren SIKAIDA-Formen durch präzise Simulation und Rückfederungskompensation kritische Abmessungen innerhalb von ±0,1 mm und stellen so sicher, dass Ebenheit, Lochgenauigkeit und strukturelle Steifigkeit den Standards entsprechen.

2. Hohe Festigkeit und hohe Steifigkeit

Die Kernkomponenten der Automobil-Stanzwerkzeuge für kleine Halterungen bestehen aus hochharten Formstählen wie SKD11 und Cr12MoV, die nach der Wärmebehandlung eine Härte von HRC 48–52 erreichen. Dadurch halten sie hochfrequenten Stoßbelastungen stand und erreichen eine Lebensdauer von über 500.000 Zyklen, was eine stabile Belastbarkeit gewährleistet.

3. Multifunktionales integriertes Design

Durch die Integration mehrerer Prozesse wie Stanzen, Biegen und Stanzen sowie die Integration von Mechanismen wie Gleitblöcken und Stickstofffedern können komplexe Bearbeitungen in einem einzigen Arbeitsgang durchgeführt werden, was die Produktionseffizienz und Produktqualität erheblich verbessert.

4. Präzise Lochpositionen und Verbindungssystem

Die Genauigkeit der Installationslöcher erreicht ±0,05 mm und die Lochwandrauheit Ra 0,8. Optimierte Bördel- und Nietverbindungsstrukturen sorgen für eine sichere und lösungsfreie Halterungsverbindung und garantieren so einen langfristig zuverlässigen Fahrzeugeinsatz.

5. Intelligente Verschachtelung und CAE-Optimierung

Durch den Einsatz von CAE-Software wie AutoForm zur Optimierung der Verschachtelung wird die Materialausnutzung auf über 85 % erhöht, wodurch Formfehler effektiv reduziert und die Ausschussrate gesenkt werden.

Anwendungsbereiche

SIKAIDA Automotive-Stanzformen für kleine Halterungen haben vielfältige Einsatzmöglichkeiten und umfassen die Herstellung von Motor-, Aufhängungs-, Armaturenbrett-, Sitz-, Batterie-, Tür- und Abgassystemhalterungen.

Herstellungsprozess

1. Produktdesign und CAE-Analyse

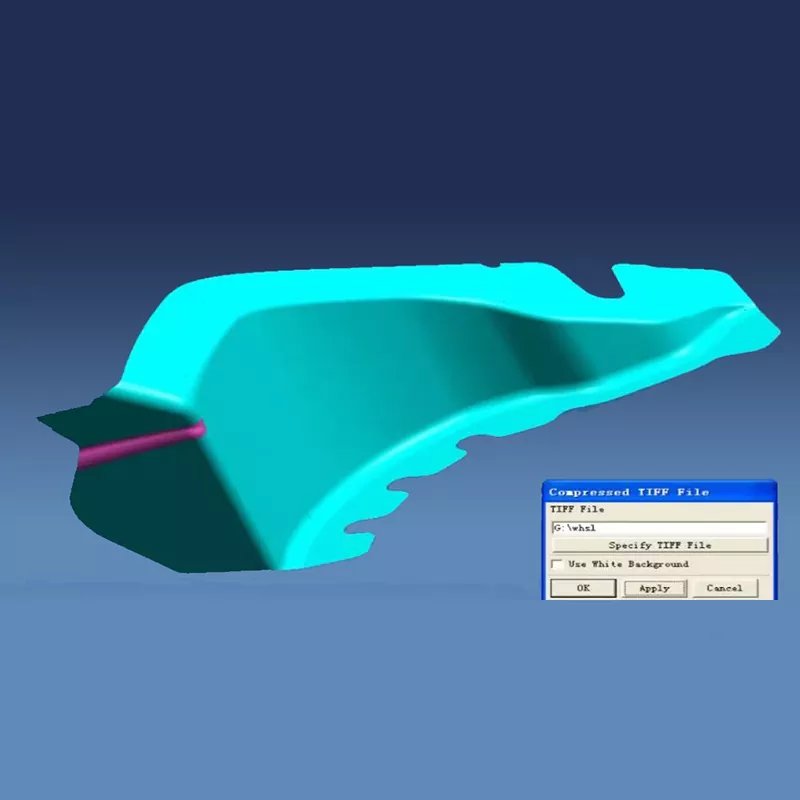

Mithilfe von CAE-Software werden Erstellungssimulationen und Prozessoptimierungen durchgeführt, um potenzielle Fehler zu identifizieren und die optimale Lösung zu ermitteln, um eine erfolgreiche Formenherstellung sicherzustellen.

2. 3D-Design der Formstruktur

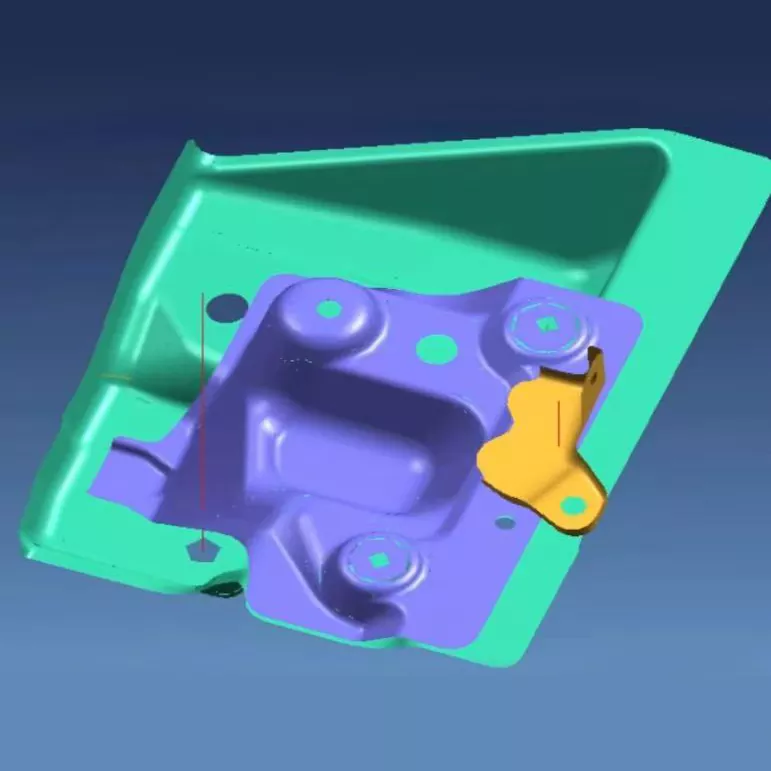

Automotive-Stanzwerkzeuge für kleine Halterungen nutzen vollständige 3D-Designsoftware wie UG und CATIA, um Hohlräume, Führungssysteme und andere Komponenten zu verfeinern und so eine rationelle Formstruktur und einfache Wartung zu gewährleisten.

3. Materialauswahl

Arbeitsteile bestehen aus hartem Formstahl wie SKD11, die Formbasis besteht aus 45er Stahl mit Wärmebehandlung, Standardteile verwenden GCr15-Lagerstahl und Stanzteile verwenden Schnellarbeitsstahl oder Hartmetall, um Präzision und Haltbarkeit zu gewährleisten.

4. Präzisionsbearbeitung

Die grobe Bearbeitung ermöglicht Toleranzen und die Präzisionsbearbeitung sorgt für Genauigkeit. Oberflächenbehandlungen wie Nitrieren und Hartverchromen erhöhen die Härte und Verschleißfestigkeit der Form zusätzlich und garantieren so die Produktqualität.

5. Montage und Debugging

Nach der Präzisionsmontage werden die Automotive Small Bracket-Stanzformen einem Probepressen und Debuggen unterzogen. Erststückkontrolle und Serienversuchsproduktion überprüfen die Genauigkeit, Stabilität und Zuverlässigkeit der Form.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise für Stanzformen für kleine Halterungen in der Automobilindustrie verwendet?

A1: Für Arbeitsteile werden hauptsächlich Formstähle mit hoher Härte wie SKD11, Cr12MoV und DC53 verwendet. Für den Formrahmen werden Baustähle wie 45er Stahl und Q235 verwendet. Standardteile wie Führungssäulen und Buchsen verwenden Lagerstahl GCr15. Für stark beanspruchte Bereiche wie das Stanzen von Löchern wird manchmal Hartlegierung oder Schnellarbeitsstahl verwendet, um die Festigkeit, Härte und Haltbarkeit der Form sicherzustellen.

F2: Wie lang ist der Produktionszyklus für kleine Halterungsformen für die Automobilindustrie?

A2: Abhängig von der Komplexität und den Präzisionsanforderungen der Form beträgt der Produktionszyklus typischerweise 10–18 Wochen. Die Herstellung einfacher Bracketformen dauert etwa 10 Wochen, mittelkomplexe Bracketformen benötigen 14 Wochen und hochpräzise komplexe Bracketformen können 18 Wochen oder mehr erfordern. Der spezifische Zyklus hängt von der Komplexität der Halterungsstruktur, den Genauigkeitsanforderungen der Löcher und der Schwierigkeit des Bearbeitungsprozesses ab.

F3: Wie hoch ist die Lebensdauer von Automotive Small Bracket-Stanzformen?

A3: Unter normalen Einsatz- und Wartungsbedingungen kann die Lebensdauer von Stanzwerkzeugen für kleine Klammern über 500.000 Zyklen erreichen. Durch die Auswahl hochwertiger Materialien, die richtige Wärmebehandlung und die Präzisionsbearbeitung kann die Lebensdauer einiger Matrizen bis zu 1 Million Zyklen erreichen. Insbesondere bei Teilen mit hohem Verschleiß wie Stanzteilen sind regelmäßige Wartung und Austausch erforderlich, um die Produktqualität sicherzustellen.

F4: Wie kann die Genauigkeit und Stützleistung von gestanzten Halterungen sichergestellt werden?

A4: Durch CAE-Analyse zur Optimierung der Prozessparameter, Einsatz hochpräziser Führungssysteme, Kontrolle der Materialrückfederung und regelmäßige Überprüfung und Aufrechterhaltung der Formgenauigkeit kann die Maßgenauigkeit der Halterung auf ±0,1 mm kontrolliert werden und die Ebenheit der Auflagefläche kann 0,05 mm/m erreichen. Gleichzeitig stellen angemessene Strukturdesign- und Wärmebehandlungsprozesse sicher, dass die Halterung über eine ausreichende Stützsteifigkeit und Verbindungsfestigkeit verfügt.

F5: Was sind die wichtigsten Kontrollpunkte im Herstellungsprozess von Bracketformen?

A5: Zu den wichtigsten Kontrollpunkten bei der Herstellung von Halterungsformen gehören: ① Präzisionslochbearbeitung, um die Genauigkeit der Installationslöcher sicherzustellen; ② Stützflächenbearbeitung, um Ebenheit und Glätte sicherzustellen; ③ Verbindungsstrukturbildung zur Gewährleistung der Verbindungsfestigkeit; ④ Wärmebehandlungsprozess zur Gewährleistung von Härte und Zähigkeit; ⑤ Montage und Debugging, um Formgenauigkeit und Betriebsstabilität sicherzustellen. Jeder Kontrollpunkt erfordert eine strenge Qualitätsprüfung und Prozesskontrolle.
