Prägestempel für die Außenverkleidung der rechten Vordertür im Automobilbereich

Die SIKAIDA Automotive-Stanzform für die Außenverkleidung der rechten Vordertür ist eine kundenspezifische Kernausrüstung zum Stanzen der Außenverkleidung der rechten Vordertür. Als professioneller Zulieferer hält sich SIKAIDA an hohe Standards und stanzt Metallmaterialien in hochpräzise und qualitativ hochwertige Außenverkleidungen für die rechte Vordertür. Dies ist entscheidend für die Sicherstellung der Produktqualität und spiegelt die umfassende Stärke des Unternehmens als führender Formenbauer in China wider.

Produktdetails

1. Große gekrümmte Oberflächenformung

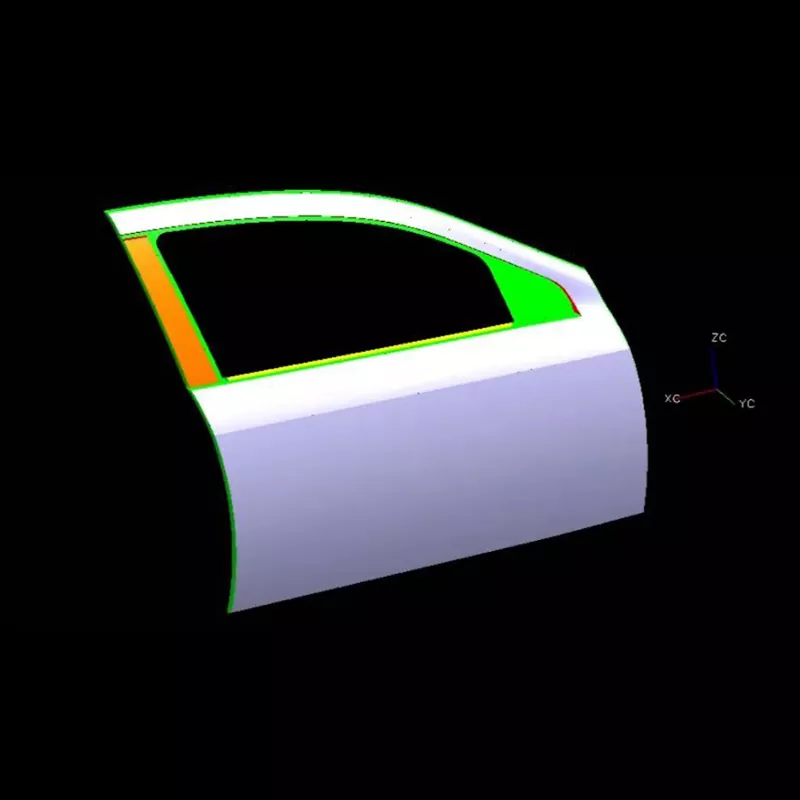

Das Außenblech der rechten Vordertür ist mehr als 1,5 Meter groß und verfügt über eine komplexe gekrümmte Oberfläche, die eine einmalige Formung der Hauptmerkmale erfordert. SIKAIDA setzt Fünf-Achsen-CNC-Bearbeitung und manuelle Endbearbeitung ein, um die Formpräzision und Oberflächenqualität streng zu kontrollieren, und verlässt sich dabei auf fortschrittliche Fabrikausrüstung, um Formergebnisse sicherzustellen.

2. Hohe Präzisions- und Hochglanzanforderungen

Als Außenbauteil benötigt das Türaußenblech eine glatte, fehlerfreie Oberfläche. Das SIKAIDA Automotive-Stanzwerkzeug für das rechte Vordertür-Außenblech hat eine Arbeitsoberflächenrauheit von Ra0,4 μm oder höher. Durch spezielle Politur und optimierte Spalt- und Druckflächengestaltung sorgt es für eine gleichmäßige Beanspruchung des Blechmaterials und eine fehlerfreie Oberfläche.

3. Komplexe Prozessintegration

SIKAIDA-Formen sind an fortschrittliche Prozesse wie Thermoformen und Laserschweißen anpassbar und integrieren verschiedene Hilfsgeräte, die die Konfiguration komplexer Formstrukturen ermöglichen, Effizienz und Qualität verbessern und professionelle technische Stärke unter Beweis stellen.

4. Leistungsstarkes Entlade- und Führungssystem

Für die komplexe Struktur des Türaußenblechs ist die Form mit einem hochpräzisen Führungs- und Entladesystem mit präzise konfigurierten Federkomponenten ausgestattet, um eine reibungslose Entformung des Blechmaterials ohne Verformung zu gewährleisten und so die Produktionseffizienz und Ausbeute zu verbessern.

5. Präzisionskontroll- und Überwachungssystem

High-End-Formen sind mit einem kompletten Sensorsystem zur Echtzeitüberwachung des Stanzprozesses ausgestattet; Einige Formen verfügen über automatische Schmier- und Formanpassungsfunktionen, wodurch eine intelligente Produktion erreicht und die Stabilität verbessert wird.

Produktmerkmale und Anwendungen

Dieses Stanzwerkzeug für die Außenverkleidung der rechten Vordertür wird bei der Herstellung von Türen für verschiedene Personenkraftwagen und Nutzfahrzeuge verwendet. SIKAIDA folgt dem Leichtbautrend und erweitert seine Kompatibilität mit hochfesten Stahl- und Aluminiumlegierungsmaterialien. Als professioneller Lieferant in China kann es maßgeschneiderte Lösungen anbieten.

Einführung in den Herstellungsprozess

1. Produktdesign und CAE-Analyse Das Stanzwerkzeug für die Außenverkleidung der rechten Vordertür im Automobilbereich nutzt professionelle Software wie AutoForm zur Umformanalyse und Prozessoptimierung, zur Vorhersage von Fehlern und zur Schaffung der Grundlage für die Formenherstellung.

2. Formstrukturdesign Das vollständige 3D-Design wird mit UG- und CATIA-Software durchgeführt, wobei alle Formsysteme umfassend berücksichtigt werden, Genauigkeit und Wartbarkeit in Einklang gebracht und Designfehler reduziert werden.

3. Materialauswahl Hochwertige Materialien wie 45#-Stahl und Cr12MoV werden ausgewählt, um eine hohe Festigkeit und Verschleißfestigkeit der Form zu gewährleisten, für eine langfristige Produktion mit hoher Intensität geeignet zu sein und die Grundlage für Qualität zu festigen.

4. Präzisionsbearbeitung: Schruppen, Schlichten (Hochgeschwindigkeits-CNC usw.), Spiegelpolieren und Hartverchromen werden durchgeführt, um die Lebensdauer der Form und die Qualität der Prägung sicherzustellen.

5. Montage und Fehlersuche (T0-Versuchsformen): Nach der Präzisionsmontage wird die Form auf der Maschine getestet, um Prozessparameter anzupassen, das erste Teil zu prüfen, Form und Prozess zu optimieren und eine stabile Produktion qualifizierter Produkte sicherzustellen.

Entwicklungstrends:

1. Ultraleichtes und integriertes Formteil

Dem Leichtbautrend folgend werden an neue Materialien angepasste Formen entwickelt und eine integrierte Formtechnologie eingesetzt, um die Anzahl der Teile zu reduzieren und die Effizienz und Stabilität zu verbessern.

2. Intelligente und digitale Produktion

Integrierte Sensoren in der Form ermöglichen in Kombination mit der Digital-Twin-Technologie Echtzeitüberwachung und virtuelles Debugging, verkürzen den Forschungs- und Entwicklungszyklus und fördern intelligente Upgrades.

4. Multimaterial- und Verbundprozesse

Anpassung an Karosserien aus mehreren Materialien, Stärkung der Anwendung von Verbundprozessen in der Form und Verbesserung der Verarbeitungsanpassungsfähigkeit verschiedener Materialien wie Stahl und Aluminium.

4. Additive Fertigung und Wiederaufbereitung

Das Stanzwerkzeug für die Außenverkleidung der rechten Vordertür im Automobilbereich nutzt den Metall-3D-Druck, um die Fertigungseffizienz zu verbessern und die Lebensdauer der Form durch Technologien wie Laser-Wiederaufbereitung zu verlängern, was das Konzept der umweltfreundlichen Entwicklung verkörpert.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise in der Stanzform für die rechte Vordertür-Außenverkleidung von Kraftfahrzeugen verwendet?

A1: Für die Formbasis werden üblicherweise hochwertiger Kohlenstoffbaustahl (z. B. 45#) und legierter Baustahl (z. B. 42CrMo) verwendet. Die Arbeitsflächen bestehen aus Werkzeugstahl mit hohem Kohlenstoff- und Chromgehalt (z. B. Cr12MoV, SKD11) oder pulvermetallurgischem Stahl (z. B. CPM-VANADIS 6), um eine hohe Festigkeit, hohe Verschleißfestigkeit und hohe Zähigkeit zu gewährleisten. Einige hochwertige Formen verwenden auch Hartmetall- oder Keramikmaterialien.

F2: Wie lang ist der Produktionszyklus für das Stanzwerkzeug für das Außenblech der rechten Vordertür im Automobilbereich?

A2: Der Herstellungszyklus für das Stanzwerkzeug für die rechte Vordertür des Automobils beträgt in der Regel 8 bis 15 Monate, abhängig von der Komplexität des Produkts, den technischen Anforderungen und den Fähigkeiten des produzierenden Unternehmens. Seine Entwicklung umfasst mehrere Phasen, darunter Design, Analyse, Verarbeitung, Montage und Debugging, und ist das Ergebnis von Technologie, Erfahrung und Zeit.

F3: Wie kann die Lebensdauer des Prägestempels für das rechte Vordertür-Außenblech sichergestellt werden?

A3: Der Schlüssel zur Gewährleistung der Lebensdauer der Matrize umfasst: ① Auswahl hochwertiger Matrizenmaterialien und fortschrittlicher Wärmebehandlungsverfahren; ② Präzisionsbearbeitung und strenge Qualitätskontrolle; ③ Ein gut konzipiertes Schmier- und Kühlsystem; ④ Standardisierter Betrieb, Wartung und regelmäßige Wartung; ⑤ Rechtzeitige Verschleißreparatur und Wiederaufbereitung. Durch diese umfassenden Maßnahmen kann die Werkzeuglebensdauer 500.000 bis 1.000.000 Zyklen oder mehr erreichen.
