Prägestempel für die Außenverkleidung der linken Vordertür im Automobilbereich

Das SIKAIDA Automotive-Stanzwerkzeug für das linke Vordertür-Außenblech ist ein großformatiges, hochpräzises Formsystem, das speziell für das Stanzen und Formen des linken Vordertür-Außenblechs entwickelt wurde. Sein Fertigungsniveau ist ein zentraler Maßstab für Stanzwerkzeuge für die Automobilindustrie. Dieses integrierte System ist präzisionsgefertigt und ermöglicht durch mehrere Prozesse eine präzise Formung des Außenblechs. Basierend auf den Anforderungen des Fahrzeugmodells können den Fabriken maßgeschneiderte Lösungen bereitgestellt werden.

Detaillierte Produktmerkmale

1. Große und komplexe Struktur: Das Außenblech der linken Vordertür ist mehr als 1,5 Meter groß und hat eine komplexe Form. SIKAIDA-Formen müssen verschiedene komplexe Strukturen präzise formen. Durch CAE-Simulationsoptimierung werden stabile Umformung und Genauigkeit gewährleistet.

2. Anforderungen an hohe Präzision und Hochglanz: Die Oberfläche des Außenblechs der linken Vordertür muss fehlerfrei sein. Das SIKAIDA Automotive-Stanzwerkzeug für das linke Vordertür-Außenblech erreicht eine Polierpräzision auf Spiegelniveau (Ra-Wert ≤ 0,4 μm) und verwendet hochfeste Materialien, um Stanzverformungen zu verhindern und die Teilegenauigkeit sicherzustellen.

3. Integriertes Multiprozess-Formen: Das SIKAIDA Automotive-Stanzwerkzeug für die linke Vordertür des Außenblechs nutzt einen kontinuierlichen Multiprozess-Formprozess und integriert Führungs- und Entladesysteme, um präzise Prozessverbindungen sicherzustellen, die Effizienz zu verbessern und Fehler zu reduzieren.

4. Präzises Führungs- und Ausgleichssystem: Die Form ist mit einem hochpräzisen Führungs- und Ausgleichssystem ausgestattet, um die Probleme des Verziehens und der Rückfederung während des Stanzens zu lösen und eine gleichmäßige Spannung zu gewährleisten und die Produktausbeute zu verbessern.

5. Komplexes Kühl- und Abgassystem: Eingebaute konforme Kühlwasserkanäle steuern die Formtemperatur, während ein Abgassystem Luftstagnation verhindert und so die Formqualität gewährleistet.

Produktmerkmale und Anwendungen

Diese Form eignet sich für die Herstellung von Außenverkleidungen für Personenkraftwagen wie Limousinen und SUVs und stellt Außenverkleidungen her, die den Aerodynamik- und Montageanforderungen entsprechen. Als professioneller Hersteller in China hat SIKAIDA Automotive die Stanzform für die linke Vordertür-Außenverkleidung bei Kunden im In- und Ausland Anerkennung gefunden.

Einführung in den Herstellungsprozess

1. Produktanalyse und CAE-Simulation: Die CAE-Simulation mit professioneller Software wird eingesetzt, um Formprobleme vorherzusagen und Prozessparameter zu optimieren.

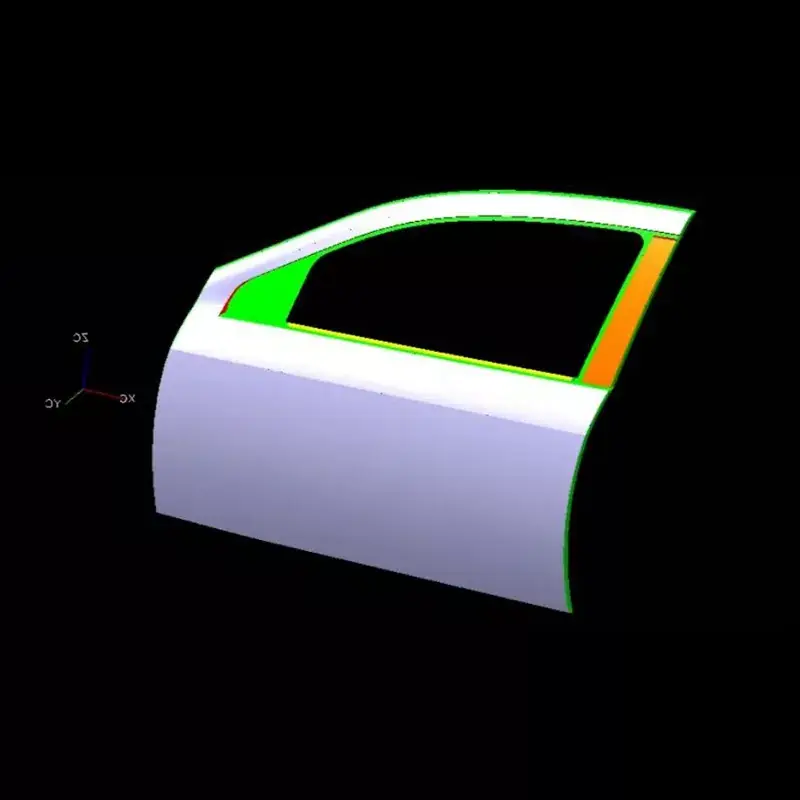

2. Formdesign: Das vollständige 3D-Design wird mit UG- und CATIA-Software durchgeführt, wobei sowohl Materialeigenschaften als auch Formanforderungen berücksichtigt werden.

3. Materialauswahl: Für die Formbasis wird hochfester Stahl verwendet, wobei in Schlüsselbereichen hochverschleißfester Formstahl (HRC48-52 nach Wärmebehandlung) verwendet wird, um die Lebensdauer und Stabilität des Stanzwerkzeugs für die linke Vordertür des Automobils zu gewährleisten.

4. Präzisionsbearbeitung: Grob- und Feinbearbeitung, Spezialbearbeitung und Spiegelpolieren gewährleisten Formpräzision und Oberflächenqualität.

5. Zusammenbau und Fehlerbehebung (T0-Probeformen): Nach der Komponentenmontage wird das Probeformen durchgeführt. Mehrere T0-T3-Iterationen des Debuggens stellen die Formstabilität und Produktqualifizierung sicher und ermöglichen einem professionellen Team, den Lieferzyklus zu verkürzen.

Entwicklungstrends

1. Ultragroße integrierte Formteile: Automobilaußenbleche tendieren zu integrierten Formteilen. SIKAIDA optimiert das Formendesign, um es an große Stanzanlagen mit mehr als 2000 Tonnen anzupassen.

2. Leichtbau-Technologie: Anpassung an leichte Materialien wie hochfesten Stahl und Aluminiumlegierungen, Optimierung von Design und Prozessen zur Sicherstellung der Formqualität.

3. Intelligente Fertigung und Digitalisierung: Integration von Sensor-, digitalen Zwillings- und IoT-Technologien, um eine intelligente Überwachung und virtuelle Fehlerbehebung des Stanzwerkzeugs für die linke Vordertür des Automobils zu erreichen und so den Entwicklungszyklus zu verkürzen.

4. Anwendungen der additiven Fertigung (3D-Druck): Nutzung der direkten Metall-3D-Drucktechnologie zur Herstellung komplexer Teile, Verbesserung der Effizienz, Verkürzung der Zyklen und Durchbruch der Einschränkungen der traditionellen Fertigung.

SIKAIDA, ein Maßstab in der Branche der Stanzwerkzeuge für die linke Vordertür der Automobilindustrie, ist ein professioneller Zulieferer und Hersteller in China. Der Entwicklungszyklus beträgt 8 bis 15 Monate, wobei die Kosten zwischen Millionen und mehreren zehn Millionen Yuan liegen. Auch in Zukunft wird SIKAIDA weiterhin innovativ sein, sich an die Entwicklungstrends der Automobilindustrie anpassen und noch bessere Formenlösungen anbieten.

Häufig gestellte Fragen

F1: Welche Materialien werden typischerweise für das Stanzwerkzeug für die linke Vordertür-Außenverkleidung im Automobilbereich verwendet?

A1: Die Matrizenbasis besteht üblicherweise aus Gussstahl (z. B. HT300, QT450) oder Standardstahl (z. B. 45-Stahl, Cr12MoV). Schlüsselkomponenten wie Profil, Stempel und Matrize bestehen aus hochverschleißfestem Matrizenstahl (z. B. SKD11, Cr12MoV, DC53 usw.), der nach der Wärmebehandlung eine Härte von HRC48–52 erreicht.

F2: Wie lang ist der Produktionszyklus für das Stanzwerkzeug für die linke Vordertür-Außenverkleidung für Kraftfahrzeuge?

A2: Die Stanzform für die Außenverkleidung der linken Vordertür im Automobilbereich ist die Krönung von Technologie, Erfahrung und Handwerkskunst. Es integriert mechanisches Design, Materialwissenschaft, Plastizitätsmechanik und Präzisionsfertigung und stellt das „Kronjuwel“ der Stanzformindustrie dar. Der Entwicklungszyklus ist lang (in der Regel 8 bis 15 Monate) und die Kosten hoch (Millionen bis mehrere zehn Millionen RMB), was es zu einem wichtigen Maßstab für die Messung der Gesamtstärke eines Stanzformenherstellers macht. Mit der Weiterentwicklung von Automobilen in Richtung Intelligenz, Elektrifizierung und Leichtbau werden die technischen Anforderungen an ihre Formenbauprozesse weiter steigen.
