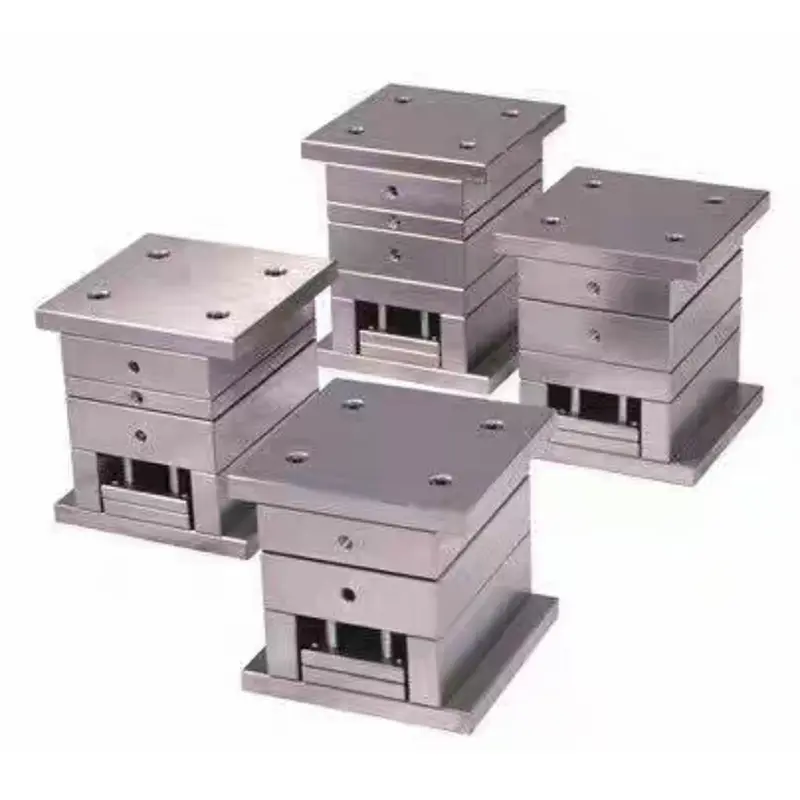

Standard-Präzisions-Formbasis für kleine Anschnitte

Diese vereinfachte Standard-Präzisionsformbasis mit kleinem Anguss verfügt über eine Drei-Platten-Struktur mit einem Punktanschnitt, die gegenüber herkömmlichen Formbasen mit feiner Anschnitt optimiert ist. Redundante Hilfsmechanismen werden eliminiert, was das Design vereinfacht und gleichzeitig die Kernfunktionen beibehält. Es wird in einer chinesischen Fabrik hergestellt, in der Forschung und Entwicklung, Produktion und Qualitätskontrolle integriert sind, und ist ein vertrauenswürdiger Lieferant in der Kunststoffformindustrie. Das Produkt eignet sich für Massenprodukte aus Kunststoff mit einfachen Formen und gleichmäßiger Wandstärke. Seine hohe Kosteneffizienz und Stabilität haben es in verschiedenen Branchen beliebt gemacht.

Hauptmerkmale

1. Strukturmerkmale

- Drei-Platten-Struktur: Bestehend aus einer festen Platte, einer beweglichen Platte und einer Auswerferplatte, mit Führungssäulen und Buchsen für eine präzise Führung; Einzelpunktinjektion mit Punktanguss, kurzer Fließweg, minimale Rückstände, geeignet für kleine Produkte.

- Vereinfachtes Design: Eliminiert komplexe Hilfsmechanismen, was zu einer einfachen Struktur und geringeren Herstellungskosten und -komplexität führt.

- Standardpräzision: Maßgenauigkeit ±0,05 mm, Oberflächenrauheit ≤Ra0,8 μm, erfüllt die Anforderungen allgemeiner Kunststoffteile ohne zusätzliche Bearbeitung.

2. Modulares Standarddesign: Die Standard Precision Simplified Small Gate Mould Base übernimmt internationale Standards wie LKM und HASCO, mit gängigen Modellen wie 2020 und 2025, was eine schnelle Konfiguration und einen schnellen Austausch ermöglicht; Der modulare Aufbau erleichtert die Wartung und verlängert die Lebensdauer.

3. Kühlsystemdesign: Ein herkömmliches Kühlwasserkreislaufdesign bietet mäßige Effizienz und ein einfaches Layout, erfüllt die Kühlanforderungen und erleichtert gleichzeitig die Verarbeitung und Wartung, wodurch spätere Kosten gesenkt werden.

4. Vorteile des Punktangusses: Durchmesser des Punktangusses 0,5–2 mm, minimale und leicht entfernbare Markierungen, geeignet für Kunststoffe mit guter Fließfähigkeit wie PP und ABS, wodurch die Produktqualität gewährleistet ist.

Anwendungen

Die Standard Precision Simplified Small Gate Mould Base eignet sich für die Massenproduktion von Kunststoffprodukten wie Kleingerätegehäusen und elektronischen Tasten. Es ist mit Produkten kompatibel, die eine einfache Form haben, eine gleichmäßige Wandstärke haben und keine besonderen Anforderungen an das Aussehen stellen, und deckt die Anforderungen mehrerer Branchen ab.

Wirtschaftliche Vorteile

1. Kontrollierbare Kosten: Hochpräzise Formbasen sparen 30–50 % der Material- und Verarbeitungskosten und steigern so die Wettbewerbsfähigkeit der Kunden.

2. Kurze Zykluszeit: Ein Herstellungszyklus von 2–4 Wochen ermöglicht eine schnelle Reaktion auf den Markt und verkürzt die Produkteinführungszeit.

3. Einfache Bedienung: Klare Struktur, einfache Montage und Wartung, geringe Qualifikationsanforderungen für die Bediener, was die Produktion in großem Maßstab erleichtert.

Herstellungsprozess

1. Entwurfsphase: Bestimmen Sie die Formstruktur basierend auf den Parametern des Kunststoffprodukts, wählen Sie eine geeignete Standardformbasis aus und entwerfen Sie den Hohlraum und den Kern mithilfe von Software wie UG und Pro/E unter Berücksichtigung wichtiger Prozessfaktoren.

2. Materialauswahl

Die Standard Precision Simplified Small Gate Mould Base verwendet Kohlenstoffbaustahl wie 45er Stahl. Führungssäulen und Buchsen bestehen aus verschleißfestem Stahl. Der Hohlraum und der Kern bestehen aus vorgehärtetem Formstahl wie P20 (HRC30-35). Standardteile werden von spezialisierten Herstellern bezogen.

3. Verarbeitungsablauf

- Grobbearbeitung: Grobbearbeitung der Formplatte und des Hohlraums unter Berücksichtigung eines Aufmaßes von 0,5–1 mm.

- Fertigbearbeitung: CNC-Bearbeitung des Hohlraums, Drahtschneiden komplexer Teile sowie gleichzeitiges Bohren und Gewindeschneiden.

- Wärmebehandlung: Tempern der Kavität und des Kerns auf HRC30–35 zur Verbesserung der Verschleißfestigkeit.

- Oberflächenbehandlung: Polieren der Kavität auf Ra0,8μm.

4. Montage und Debugging

Montieren Sie die Standardteile und den Hohlraum/Kern und installieren Sie sie zum Probeformen und zur Parameteranpassung in der Spritzgießmaschine. Passen Sie die Kavität basierend auf den Testformergebnissen an und beheben Sie häufige Fehler.

Entwicklungstrends

1. Standardisierung und Modularisierung: Verbessern Sie die Standardisierung, um eine schnelle Konfigurationsfertigung zu erreichen und die Lieferzyklen zu verkürzen.

2. Intelligente Fertigung: Kombination digitaler Automatisierungstechnologie zur Verbesserung der Verarbeitungsgenauigkeit und -effizienz.

3. Hocheffiziente Kühlung: Optimierte Wasserkanalanordnung zur Verbesserung der Kühleffizienz bei gleichzeitiger Kostenkontrolle.

4. Leicht und langlebig: Optimierte Struktur und Materialien zur Gewichtsreduzierung, Verbesserung der Verschleißfestigkeit und Verlängerung der Lebensdauer.

Häufig gestellte Fragen

F1: Für welche Kunststoffprodukte ist die Standard Precision Simplified Small Gate Mould Base geeignet?

A1: Geeignet für kleine bis mittelgroße Kunststoffteile wie Gerätegehäuse, elektronische Produkttasten, Behälter für den täglichen Bedarf, Schreibwarenzubehör usw. Besonders geeignet für Massenprodukte mit relativ einfachen Formen, gleichmäßiger Wandstärke und geringen Anforderungen an das Aussehen.

F2: Was ist der Hauptunterschied zwischen vereinfachten Formbasen und hochpräzisen Formbasen?

A2: Die Hauptunterschiede liegen in der Komplexität der Struktur, dem Präzisionsgrad und den Anforderungen an die Oberflächenqualität. Vereinfachte Formbasen machen komplexe Hilfsmechanismen überflüssig, übernehmen eine standardisierte einfache Struktur, kontrollieren die Maßgenauigkeit innerhalb von ±0,05 mm und erfordern eine Oberflächenrauheit von Ra0,8 μm oder weniger. Die Kosten sind in der Regel 30–50 % niedriger als bei hochpräzisen Formaufbauten.

F3: Was sind die Vorteile von Punkttoren?

A3: Punktanschnitte haben einen kleinen Durchmesser (normalerweise 0,5–2 mm), was zu kleineren Anschnittspuren führt, die sich leicht entfernen lassen und das Erscheinungsbild des Produkts nicht beeinträchtigen. Der Prozess ist kürzer, was sich positiv auf die vollständige Abfüllung kleiner Produkte auswirkt, und eignet sich besonders für gut fließfähige Kunststoffmaterialien wie PP, ABS und PS.

F4: Wie lang ist der Formenherstellungszyklus?

A4: Der Herstellungszyklus für eine Standard Precision Simplified Small Gate Mould Base beträgt in der Regel 2–4 Wochen. Aufgrund seiner einfachen Struktur und weniger Verarbeitungsschritte kann der Herstellungszyklus im Vergleich zu hochpräzisen komplexen Formen um 30–50 % verkürzt werden, was eine schnelle Reaktion auf Marktanforderungen ermöglicht.

F5: Wie wählt man die geeigneten Formbasisspezifikationen aus?

A5: Bei der Auswahl der richtigen Formbasisspezifikationen müssen Faktoren wie die Größe des Produkts, das Modell der Spritzgießmaschine und die Anforderungen an das Produktionsvolumen berücksichtigt werden. Zu den gängigen Spezifikationen gehören Modelle wie 2020, 2025, 3030 und 4040. Im Allgemeinen ist es geeignet, dass die Produktgröße innerhalb von 80 % der Formhohlraumgröße liegt. Es wird empfohlen, die Formbasisspezifikationen basierend auf den maximalen Außenabmessungen des Produkts zuzüglich eines entsprechenden Aufmaßes auszuwählen.
