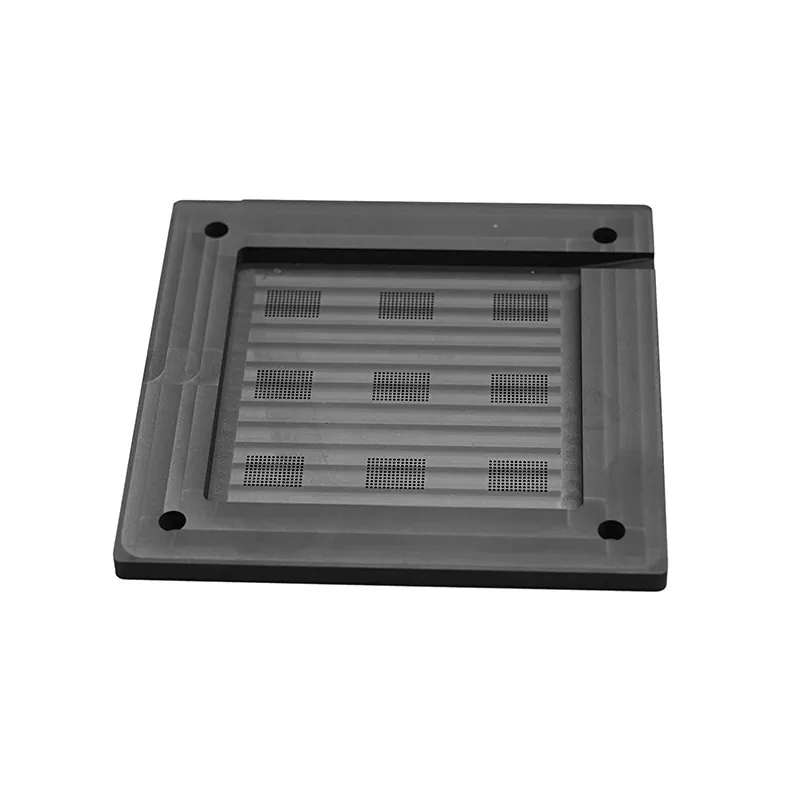

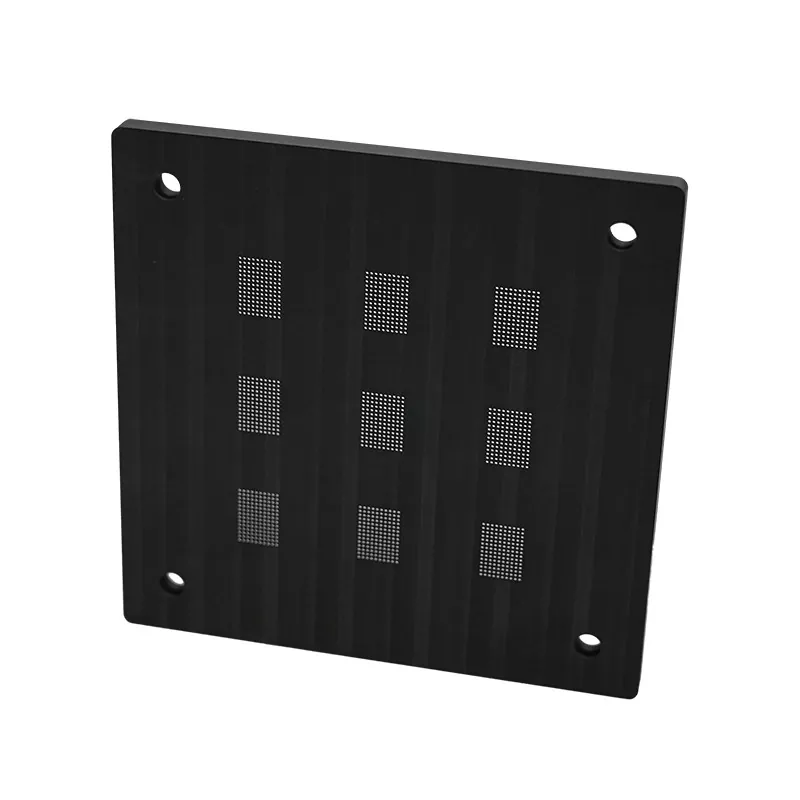

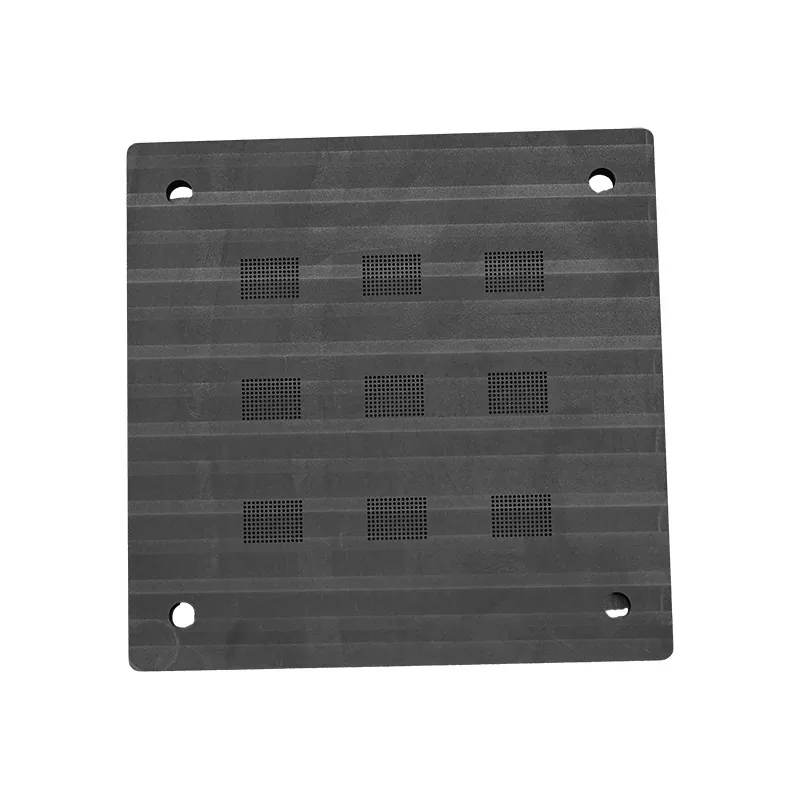

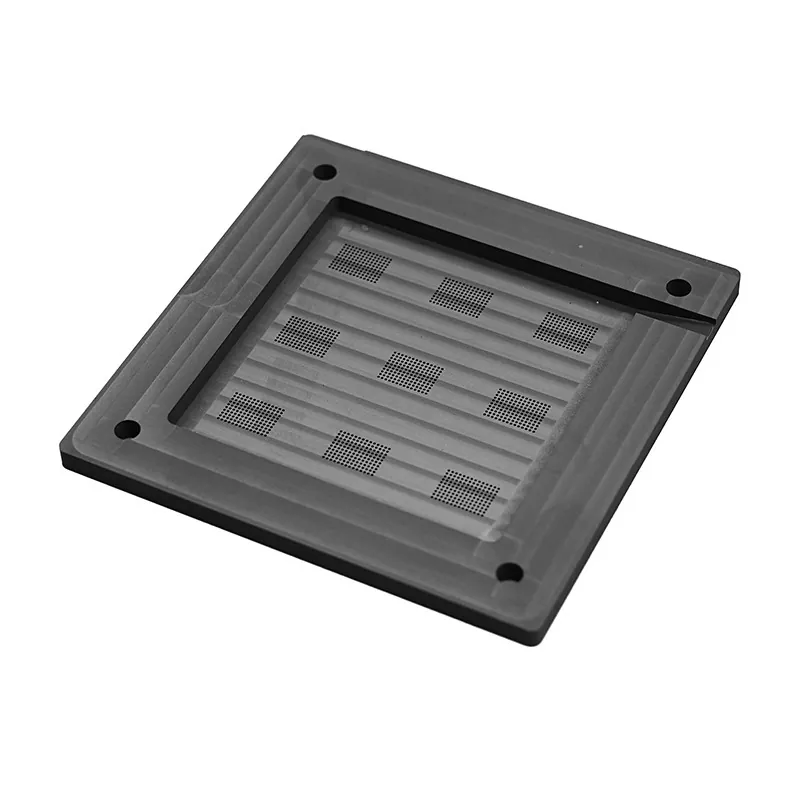

Vorrichtungen zur Platzierung von Graphitkugeln

SIKAIDA-Graphitkugel-Platzierungsvorrichtungen verwenden hochreinen Graphit sowie Präzisionsbearbeitungs- und Oberflächenbehandlungstechnologien und erfüllen die Standards der Halbleiterqualität. Die Oberfläche ist glatt und sauber, mit stabiler Hochtemperaturleistung. Die optimierte Struktur erleichtert den Betrieb und die Wartung und verbessert effektiv die Effizienz und Ausbeute der Ballplatzierung.

Hochreiner Graphit ist wärmeleitend und korrosionsbeständig, gewährleistet Formstabilität beim Hochtemperaturlöten und verhindert schädliche Ionenverunreinigungen. Spezielle Oberflächenbehandlungen garantieren eine hervorragende Benetzbarkeit mit Lotkugeln und verhindern so Oxidationskontaminationen.

Technische Spezifikationen

Hauptmerkmale

Graphitkugel-Platzierungsvorrichtungen zeichnen sich durch mehrere Hauptmerkmale aus: 1) Hohe Reinheit (Graphit ≥99,5 %, frei von Ionenverunreinigungen); 2) Hohe Ebenheit (Ebenheit ≤0,002 mm/m, Ra≤0,4 μm); 3) Genauigkeit der Kugelplatzierung im Mikrometerbereich (Kugeldurchmesser ±0,025 mm, Kugelabstand ±0,05 mm); 4) Hohe Temperaturbeständigkeit (stabile Leistung bei 300 °C); 5) Hervorragendes Wärmemanagement (gleichmäßige Wärmeleitfähigkeit, Reduzierung der thermischen Belastung).

Anwendungsszenarien

Graphitkugel-Platzierungsvorrichtungen werden häufig in Halbleiterverpackungen (Hochdichteverpackungen wie BGA und CSP), mikroelektronischen Baugruppen (kleine Komponenten wie 0402 und 0201), optoelektronischen Geräten (LEDs, Laser), MEMS-Geräten und Leistungshalbleitern (IGBTs, MOSFETs) verwendet.

Hauptvorteile

1. Vorteil der Materialreinheit: Geringer Verunreinigungsgehalt, niedrige Gasentwicklungsrate, chemische Stabilität, konstante Chargenleistung und Einhaltung der Standards der Halbleiterindustrie.

2. Präzisionsvorteile: Ebenheit und Positionierungsgenauigkeit im Mikrometerbereich, glatte und fehlerfreie Oberfläche, hervorragende Wiederholbarkeit in der Massenproduktion und Anpassungsfähigkeit an Verpackungen mit hoher Dichte.

3. Vorteile der thermischen Leistung: Großer Betriebstemperaturbereich (-40 °C bis 300 °C), mit Siliziumwafern kompatibler Wärmeausdehnungskoeffizient, gute Wärmeleitfähigkeit und stabile Temperaturwechselleistung.

4. Vorteile der Prozesskompatibilität: Graphitkugel-Platzierungsvorrichtungen sind mit verschiedenen Loten kompatibel, verfügen über ein breites Prozessfenster, sind leicht zu reinigen, haben eine lange Lebensdauer und bieten erhebliche wirtschaftliche Vorteile.

Technische Fähigkeiten

Das Unternehmen verfügt über starke technische Fähigkeiten: strenge Materialkontrolle mit mehreren Inspektionen bei der Ankunft; ausgestattet mit einem kompletten Satz hochpräziser Verarbeitungsgeräte, um die Oberflächenqualität sicherzustellen; verschiedene Oberflächenbehandlungsverfahren für unterschiedliche Anforderungen; ein präzises Testsystem zur Gewährleistung einer stabilen Genauigkeit; und Produkte, die strenge Umwelttests bestanden haben, um sich an die tatsächliche Produktion anzupassen.

Häufig gestellte Fragen:

F1: Warum Graphitmaterial für Kugelplatzierungsvorrichtungen wählen?

A1: Graphitmaterial weist eine extrem hohe Reinheit, hervorragende Wärmeleitfähigkeit und Hochtemperaturbeständigkeit auf und ist in Halbleiterprozessen chemisch stabil. Im Vergleich zu anderen Materialien gibt Graphit keine schädlichen Verunreinigungsionen an die Chips ab und behält seine Dimensionsstabilität bei hohen Temperaturen bei, was es zu einem idealen Material für Vorrichtungen zur Platzierung von Halbleiterkugeln macht.

F2: Wie groß ist die spezifische Ebenheit und Rauheit der Oberfläche der Vorrichtung?

A2: Unsere Graphitkugel-Platzierungsvorrichtungen haben eine Oberflächenebenheit, die innerhalb von 0,002 mm/m liegt, und eine Oberflächenrauheit Ra≤0,4 μm. Diese extrem hohe Ebenheit und Glätte der Oberfläche gewährleistet einen gleichmäßigen Kontakt mit dem Chip und dem Substrat und vermeidet Fehler bei der Kugelplatzierung, die durch Oberflächenunebenheiten verursacht werden.

F3: Welche Ballplatzierungsgenauigkeit kann erreicht werden?

A3: Unsere Vorrichtungen erreichen eine Positionierungsgenauigkeit der Kugelplatzierung von ±0,025 mm und eine Genauigkeit der Kugelteilung von ±0,05 mm. Dieses Maß an Genauigkeit erfüllt vollständig die Anforderungen aktueller Mainstream-Halbleiterverpackungsprozesse und kann Anwendungen mit hoher Dichte und Mikropitch-Kugelplatzierung bewältigen.

F4: Wie hoch ist die maximale Betriebstemperatur des Geräts?

A4: Unsere Graphitkugel-Platzierungsvorrichtungen können normal in einem Temperaturbereich von -40 °C bis 300 °C betrieben werden. Dieser Temperaturbereich deckt alle kritischen Phasen des Halbleiterverpackungsprozesses ab, einschließlich Reflow-Löten und Hochtemperaturlagerung.

F5: Können Sie maßgeschneiderte Werkzeugprodukte anbieten?

A5: Ja, wir können maßgeschneiderte Dienstleistungen entsprechend den spezifischen Kundenbedürfnissen anbieten. Kunden können detaillierte Zeichnungen oder Muster zur Verfügung stellen und wir können verschiedene nicht standardmäßige Werkzeugprodukte verarbeiten. Die minimale Verarbeitungsgröße beträgt 0,5 mm und die Toleranz kann innerhalb von ±0,01 mm kontrolliert werden.

F6: Wie hoch ist die Lebensdauer und Wiederverwendbarkeit der Werkzeuge?

A6: Bei normalem Gebrauch und ordnungsgemäßer Wartung können unsere Kugelmontagewerkzeuge aus Graphit mehr als 100 Mal wiederverwendet werden. Die tatsächliche Lebensdauer hängt von den spezifischen Einsatzbedingungen, Prozessparametern und der Wartung ab. Wir empfehlen eine regelmäßige Oberflächeninspektion und Leistungsprüfung, um sicherzustellen, dass die Werkzeuge in gutem Zustand sind.

F7: Wie stellen Sie die Sauberkeit und Kontaminationsfreiheit der Werkzeuge sicher?

A7: Unsere Werkzeuge werden nach der Verarbeitung einer gründlichen Reinigung und Oberflächenbehandlung unterzogen, einschließlich Ultraschallreinigung, Spülen mit entionisiertem Wasser und Backen bei hoher Temperatur. Die Werkzeuge sind in einer antistatischen und staubdichten Verpackung verpackt, um Sauberkeit beim Transport und bei der Lagerung zu gewährleisten. Kunden wird empfohlen, das Produkt nach Erhalt auszupacken und in einer Reinraumumgebung zu verwenden.

F8: Wie hoch sind der spezifische Widerstand und die Wärmeleitfähigkeit des Werkzeugs?

A8: Unsere Graphitwerkzeuge haben einen spezifischen Widerstand von 8–15 μΩ·m (bei 25 °C) und eine Wärmeleitfähigkeit von etwa 120–200 W/m·K. Diese Parameter gewährleisten eine ausgewogene Leistung bei der elektrischen Isolierung und dem Wärmemanagement und machen es für verschiedene Halbleiterverpackungsanwendungen geeignet.
