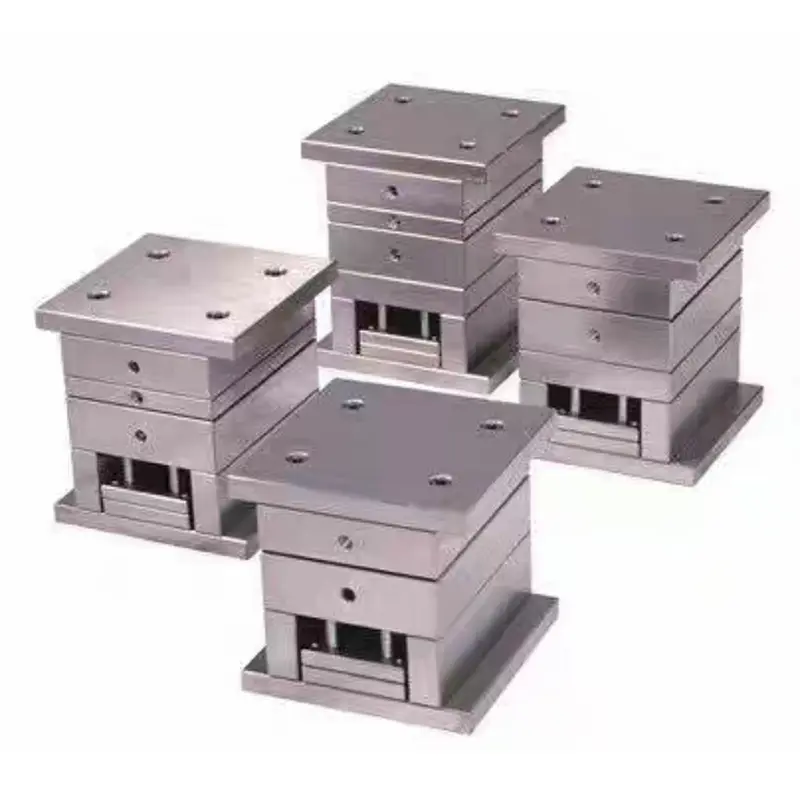

Ultrahochpräzise Formbasis für große Anschnitte

Die SIKAIDA Ultra-High Precision Large Gate Mould Base ist speziell für Zwei-Platten-Spritzgussformen konzipiert und erfüllt die Anforderungen des großformatigen, hochpräzisen Spritzgusses. Als Formstrukturträger sorgt es für eine effiziente und stabile Produktion. Als zuverlässiger Lieferant verfügt SIKAIDA über eine professionelle Fabrik in China, die Forschung und Entwicklung, Produktion, Tests und Kundendienst integriert, um Lösungen für globale Kunden bereitzustellen.

Produktdetails

1. Hochpräzise Designstandards

- Maßgenauigkeit: Kernpassflächen innerhalb von ±0,005 mm, Führungssystem innerhalb von ±0,002 mm, um die Passung der Komponenten sicherzustellen.

- Ebenheit: Parallelität der oberen und unteren Platte innerhalb von 0,02 mm/m, wodurch ungleichmäßige Verformung unter Einspritzbelastung vermieden wird.

- Positionsgenauigkeit: Lochposition der Führungssäule ±0,01 mm, Position des Positionierstiftlochs ±0,008 mm, wodurch eine präzise Ausrichtung beweglicher und feststehender Formen gewährleistet wird.

2. Großflächiger Strukturentwurf

- Spezifikationen: Kompatibel mit Formen von 400 mm x 400 mm bis 1200 mm x 800 mm, deckt die gängigen Spritzgussanforderungen im großen Maßstab ab.

- Dickenoptimierung: Die Finite-Elemente-Analyse optimiert die Wandstärke und gleicht Festigkeit und Materialeinsparungen aus.

- Verstärkte Struktur: Eingebaute Netzverstärkungsrippen widerstehen der Verformung durch den Einspritzdruck und sorgen für langfristige Stabilität.

3. Hochsteifes Führungssystem

- Führungssäulen und Buchsen: SKD61-Material mit Oberflächenhärtung, geringer Reibung, hoher Verschleißfestigkeit, längere Lebensdauer.

- Führungsgenauigkeit: Vier-Säulen-Führung mit einem Spalt von 0,01–0,02 mm, um eine Fehlausrichtung des Formteils zu verhindern.

- Rückstellsystem: Die präzise Rückstellstange gewährleistet ein gleichmäßiges Schließen der Form und reduziert die Ausschussrate.

4. Hocheffizientes Kühlsystem

- Kühlwasserkreislauf: Die konforme Kühlung im 3D-Druck verbessert die Effizienz um über 30 % und verkürzt die Kühlzeit.

- Genauigkeit der Temperaturregelung: ±1℃, wodurch die Dimensionsstabilität des Produkts gewährleistet und Verformungen verhindert werden.

- Schnelle Zirkulation: Die optimierte Anordnung des Wasserkreislaufs verkürzt die Zykluszeit beim Spritzgießen um 20–25 %.

5. Präzisionspositionierungs- und Spannsystem

- Positionierungssystem: Positionierungsstifte und -buchsen haben eine Passgenauigkeit von H7/g6 und gewährleisten so eine präzise Positionierung.

- Klemmmechanismus: Hochfeste Schrauben mit Anti-Lockerungs-Design sorgen für eine gleichmäßige Klemmkraft und verhindern Formschäden.

- Sicherheitsschutz: Eingebaute Endschalter verhindern Fehlbedienungen und gewährleisten die Produktionssicherheit.

Kernfunktionen

1. Ultrahohe Präzision: Erreicht internationales Spitzenniveau und erfüllt die Anforderungen hochpräziser Produkte.

2. Starke Stabilität: Optimiertes Design und Materialauswahl, geeignet für hochintensive Produktion.

3. Hohe Effizienz und Energieeinsparung: Verkürzt den Produktionszyklus und verbessert die Produktionseffizienz.

4. Langlebig: Hohe Verschleißfestigkeit und Korrosionsbeständigkeit, wodurch die Austauschkosten gesenkt werden.

Anwendungsbereiche

Die ultrahochpräzise Formbasis für große Anschnitte wird häufig in groß angelegten Präzisionsspritzgussanwendungen wie Automobilinnenräumen, Haushaltsgerätegehäusen und elektronischen Produkten eingesetzt und unterstützt eine qualitativ hochwertige Produktion in verschiedenen Branchen.

Einführung in den Herstellungsprozess

1. Designanalyse und Simulation

- CAE-Simulation von Struktur, Wärmeleitung und Spritzgussprozess gewährleistet ein sinnvolles Design.

- Die Formflussanalyse optimiert die Wasserkanäle und sagt Formfehler voraus; Die Finite-Elemente-Analyse überprüft Festigkeit und Steifigkeit.

2. Präzisionsbearbeitungsprozess

- Grobbearbeitung (CNC-Portalfräsmaschine, Genauigkeit 0,1 mm) → Fertigbearbeitung (Hochgeschwindigkeits-CNC, Ra≤0,8 μm).

- Spezielle Bearbeitung (EDM für komplexe Oberflächen) + Präzisionsschleifen + manuelle Endbearbeitung sorgt für Genauigkeit.

3. Wärmebehandlung und Oberflächenbehandlung

Temperaturbehandlung (HRC28-32), Oberflächenhärtung (Führungssäulen und Buchsen HRC48-52), Korrosionsschutzbehandlung verbessert die Rostbeständigkeit.

4. Präzisionsmontage und Debugging: Ultraschallreinigung → Präzisionsmontage → Koordinatenmessmaschine (CMM)-Inspektion → T0-Versuchsformung, um Genauigkeit und Stabilität sicherzustellen.

Entwicklungstrends:

1. Intelligente Integration

Zur Echtzeitüberwachung sind Sensoren in die Ultra-High Precision Large Gate Mold Base eingebettet. KI optimiert Prozessparameter, prognostiziert die Gerätewartung und reduziert Ausfallkosten.

2. Innovation in der additiven Fertigung

3D-Druck mit konformer Kühlung und integriertem Formen; Durch die Topologieoptimierung wird eine Gewichtsreduzierung (30 % Gewichtsreduzierung) erreicht.

3. Hocheffiziente Produktionstechnologie

Schnelle Formklemmung (Reduzierung der Formwechselzeit um 50 %), anpassbar an automatisierte Produktionslinien und Big-Data-gesteuerte Optimierung der Prozessparameter.

Häufig gestellte Fragen:

F1: Was sind die Hauptmaterialien der Ultra-High Precision Large Gate Mould Base?

A1: Das Hauptmaterial der Formbasis ist hochwertiger Kohlenstoffbaustahl 45# oder 50#; Führungssäulen und Buchsen verwenden Lagerstähle wie SKD61 und SUJ2; Einige High-End-Anwendungen verwenden vorgehärteten Formstahl P20 oder 738H.

F2: Was ist der typische Herstellungszyklus der Formbasis?

A2: Je nach Komplexität und Größe beträgt der Herstellungszyklus im Allgemeinen 15–45 Tage. Standard-Formbasen benötigen 15 bis 20 Tage, während nicht standardmäßige kundenspezifische Formbasen 30 bis 45 Tage benötigen, einschließlich des gesamten Prozesses von Design, Verarbeitung, Wärmebehandlung, Montage und Prüfung.

F3: Wie kann die Präzision und Stabilität der Formbasis sichergestellt werden?

A3: Präzision wird durch folgende Maßnahmen gewährleistet: ① Strenger Wärmebehandlungsprozess gewährleistet Materialstabilität; ② Präzisionsbearbeitungsgeräte gewährleisten die Bearbeitungsgenauigkeit; ③ Ein komplettes Prüfsystem überprüft die endgültige Präzision; ④ Rost- und Korrosionsschutzbehandlung sorgt für langfristige Genauigkeit.

F4: Für welche Spritzgussverfahren ist die Ultra-High Precision Large Gate Mould Base geeignet?

A4: Diese Formbasis eignet sich für verschiedene Spritzgussverfahren, einschließlich Hochdruckspritzguss, Niederdruckspritzguss, Zweifarbenspritzguss und IMD (In-Mold-Dekoration), und eignet sich besonders für Produkte, die eine hohe Erscheinungsbildqualität und präzise Maßhaltigkeit erfordern.

F5: Wie wird die Formbasis gewartet und gewartet?

A5: ① Überprüfen Sie regelmäßig die Schmierung der Führungssäulen und Führungshülsen und füllen Sie rechtzeitig Fett nach; ② Halten Sie den Formrahmen sauber und entfernen Sie rechtzeitig Kleberreste und Schmutz. ③ Überprüfen Sie regelmäßig die Genauigkeit und passen Sie sie rechtzeitig an, wenn eine Anomalie festgestellt wird. ④ Tragen Sie Rostschutzöl auf und lagern Sie es ordnungsgemäß, wenn Sie es längere Zeit nicht verwenden.
