Spritzgussform für die Karosserie der vorderen Stoßstange im Automobilbereich

Die Spritzgussform für die Karosserie der vorderen Stoßstange für Kraftfahrzeuge ist ein Kerngerät für die Außenteile von Kraftfahrzeugen und wird zur Herstellung von Frontschutzkomponenten für Fahrzeuge verwendet. Es hat sich von Metallstanzteilen zu leichten Kunststoffteilen entwickelt. SIKAIDA-Formen integrieren fortschrittliche Design- und Fertigungsfunktionen mit strenger Qualitätskontrolle während des gesamten Fabrikprozesses und gewährleisten so stabile und langlebige Produkte.

Produktdetails

1. Produktstruktur und -funktion

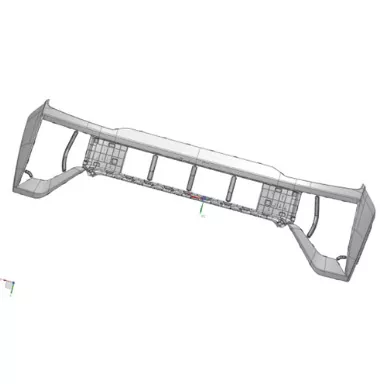

Diese Spritzgussform für den Frontstoßstangenkörper für Kraftfahrzeuge wird zur Herstellung von Frontstoßstangenabdeckungen verwendet. Der Kunststoffstoßfänger besteht aus einer Außenverkleidung, Polstermaterial und einem Stahlquerträger. Es ist in zwei Trennlinientypen erhältlich: externe Trennlinie (sichtbare Trennlinie) und interne Trennlinie (versteckte Trennlinie, geeignet für Fahrzeuge der mittleren bis oberen Preisklasse). Zu den Kernfunktionen gehören Kollisionsschutz, Komponentenmontage, Belüftung, Dekoration und Fußgängerschutz.

2. Materialanwendung

Der Stoßfänger verwendet ein PP+EPDM+TD20-System, wobei PP als Basismaterial dient, EPDM die Elastizität erhöht und TD20 die Steifigkeit verstärkt. Die Materialien sind leicht, schlagfest, witterungsbeständig, einfach zu verarbeiten, kostengünstig und recycelbar und erfüllen Produktions- und Umweltschutzanforderungen.

3. Produktspezifikationen und Präzision

Die typischen Abmessungen der Spritzgussform für die Karosserie der vorderen Stoßstange für Kraftfahrzeuge betragen etwa 2000 mm × 800 mm × 700 mm, mit einer durchschnittlichen Wandstärke von 3,0 mm und einem Gewicht von 4–5 kg. Die Maßgenauigkeit beträgt ±0,05 mm, die Oberflächengüte Ra ≤ 0,4 μm, der Montagespielraum 0,5–1 mm und der interne Höhenunterschied der Trennlinie ≤ 0,05 mm.

Produktmerkmale und Anwendungen

1. Strukturmerkmale der Form

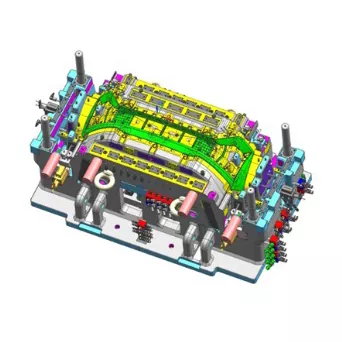

Die Spritzgussform für die Karosserie der vorderen Stoßstange für Kraftfahrzeuge verfügt über ein integriertes bewegliches und stationäres Formdesign. Die Formbasis besteht aus QT500-Material und der Hohlraum/Kern besteht aus P20- oder 718-Stahl. Die Trennfläche wird optimiert und die innere Trennfuge kann ausgeblendet werden. Ausgestattet mit einem Mehrpunkt-Heißkanal-Angusssystem, einem kombinierten Kühlsystem, einem Auswerferblocksystem und einem stabilen Kernziehmechanismus sorgt es für ein ausgewogenes Verhältnis von Leistung und einfacher Verarbeitung.

2. Anwendungsvorteile

Die Spritzgussform für die Karosserie der vorderen Stoßstange für Kraftfahrzeuge entspricht den Standards GB17354-1998 und schützt Fahrzeuge bei Kollisionen mit niedriger Geschwindigkeit. Es ist über 40 % leichter als Metallstoßstangen und verbessert so den Kraftstoffverbrauch. Es bietet hohe Gestaltungsfreiheit, starke Funktionsintegration, hervorragende Witterungsbeständigkeit und eine lange Lebensdauer.

3. Typische Anwendungen

Weit verbreitet in verschiedenen Personenkraftwagen: Bei Kleinwagen stehen die Kosten im Vordergrund, da externe Trennfugen und PP+EPDM+T15-Materialien verwendet werden; Mittel- bis Oberklasseautos legen Wert auf Ästhetik und verwenden interne Trennlinien und PP+EPDM+TD20-Materialien; Neue Energiefahrzeuge legen Wert auf Leichtbau und intelligente Funktionen. Bei SUVs und MPVs stehen Aerodynamik und Geländetauglichkeit im Vordergrund.

Herstellungsprozess

1. Formenbau

Durch die Analyse der Produktstruktur und die Optimierung der MOLDFLOW-Formflusssimulation wird ein detaillierter Entwurf der Kernmechanismen wie Trennlinien, Anschnitt und Kühlung durchgeführt, um ein wissenschaftliches Design sicherzustellen.

2. Formenbau

Es werden QT500-Formbasis und P20/718H-Hohlraum-/Kernmaterialien verwendet. Präzisionsbearbeitung, Nitrierwärmebehandlung und Spiegelpolieren gewährleisten die Qualität der Form.

3. Spritzguss

Die Materialien werden 2–4 Stunden lang bei 80–100 °C getrocknet und dann gemäß den Spezifikationen spritzgegossen (Formzyklus 10–15 Sekunden). Nach dem Formen erfolgt die Entfernung des Angusses, die Inspektion und die Verpackung sowie bei Bedarf eine Oberflächenbehandlung.

4. Qualitätskontrolle

Durch die umfassende Qualitätskontrolle im gesamten Prozess wird sichergestellt, dass das Erscheinungsbild des Produkts fehlerfrei ist, die Abmessungen den Zeichnungen entsprechen und die Leistung den Standards entspricht, indem mehrere Leistungstests bestanden werden.

Entwicklungstrends:

1. Werkstofftechnologie

Die Spritzgussmaterialien für den vorderen Stoßfängerkörper von Kraftfahrzeugen entwickeln sich in Richtung Leichtgewicht (Verbundwerkstoffe), hohe Leistung, Umweltfreundlichkeit (recycelbar) und Intelligenz (intelligente Materialien), um intelligentes Fahren zu unterstützen.

2. Formentechnologie

Die weit verbreitete Einführung interner Trennlinien, Mehrpunkt-Heißkanäle und konformer Kühltechnologien verbessert die Automatisierung und Intelligenz der Formen, verkürzt die Zyklen und erhöht die Effizienz.

3. Branchentrends

Die Branchennachfrage steigt, die Branchenkonzentration nimmt zu, die digitale Transformation vertieft sich und die Technologie dringt in Bereiche wie die Robotik vor.
